Y型过滤器

一、Y型过滤器GL41H-16C系列简介:
     Y型 过滤器是管道输送介质系统中不可缺少的一种装置,通常安装在水力控制阀、减压阀、泄压阀、定水位阀或其它设备的进口端,用来清除介质中颗粒性杂质,以保护管道设备的正常使用。
 二、Y型过滤器GL41H-16C特点
    Y型过滤器GL41H-16C具有结构先进,阻力小,排污方便等特点。适用介质可为水,油、气。可按用户要求制作滤网,其外型基本相同(Y型),内部件全部采用不锈钢,坚固耐用。当液体通过主管进入滤蓝后,固体杂质颗粒被阻挡在滤蓝内,而洁净的流体通过滤蓝、由过滤器出口排出。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护极为方便。Y型过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短,对一般小型号者,只需5-10分钟。
      Y型过滤器GL41H-16C可根据用户需要设置过滤网的目数,一般通水网为18-30/cm2,通气网为40-100/cm2,通油网为100-480/cm2。连接形式分法兰式和丝口式。
三、Y型过滤器GL41H-16C适用说明如下:
1、过滤器由壳体、排污盖、滤芯、滤网等组成。网眼总面积是入口管首截面积的3-4.
 2、过滤器用于管道清除输送介质:热水、冷水、蒸汽、压缩空气各种机械杂质,特别是锅炉房循环水泵前均需安此产品,为了清除系统中的机械杂质,使设备和管道免受堵塞和磨损,在额定流速下压损为0.05-0.1米水柱。
3、过滤器用于各种用汽设备,:蒸汽仪表、疏水阀,压缩空气和各类用汽设备前均需安装。在额定流速下压损为0.05-0.2米水柱。
4、滤器的滤眼密度有多种。例如:64孔、200孔、300/Cm2。常用于各种输油管道上一切设备。例如:油泵、油锅炉前均需安装,在额定流速下压损为0.05-0.1米水柱。
 5、化工,石油化工生产中的弱腐蚀性物料,如:水、氨、油品、烃类等。
     化工生产中的腐蚀性物料,如:烧碱,浓稀硫酸,碳酸,醋酸,酸等。
     制冷中的低温物料,如:液甲烷,液氨,液氧和各种冷剂。
     轻工食品,制药生产中有卫生要求的物料,如:啤酒,饮料,乳制品,粮浆医药用品等。

零件材料:



壳体材质

碳钢304不锈钢、316316L  不锈钢304316316L

滤框滤网材质

不锈钢304316316L

密封件材质

耐油石棉、丁腈橡胶、聚四氟乙烯

防爆级别

BS5501: IIAIIBIIC

环境温度(

-30~380

-80~450

公称压力(MPa

0.6~5.0150Lb~600Lb

过滤精度(目/in

10~300



 Y型过滤器

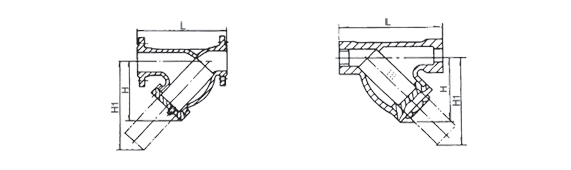

GL41H-16C过滤器安装尺寸参考:





通径DN

L

H

H1

H2

b

Z-фd

15

140

95

65

45

14

4-ф14

20

150

105

75

55

14

4-ф14

25

150

115

85

65

14

4-ф14

32

160

140

100

78

16

4-ф18

40

180

150

110

85

16

4-ф18

50

205

165

125

100

16

4-ф18

65

240

185

145

120

18

4-ф18

80

270

200

160

135

20

8-ф18

100

305

220

180

155

20

8-ф18

125

340

250

210

185

22

8-ф18

150

390

285

240

210

24

8-ф23

200

470

340

295

265

26

12-ф18

250

595

415

355

320

30

12-ф26

300

640

460

410

375

30

12-ф26

350

800

570

470

435

34

16-ф26

400

890

620

525

485

36

16-ф26

450

1000

680

585

535

44

20-ф30

500

1150

790

650

608

48

20-ф34

600

1300

1400

1050

960

48

20-ф42



华豫阀门公司生产的GL41H-16C过滤器是采用国际标准和国家标准,以现代化科学管理为目标,积极引进国内外先进技术和设备。采用数控机床加工,确实保证产品主要零部件的理化性能和质量,深受广大用户好评。以最优惠的价格,上等的产品品质.最佳的售后服务全力打造每一个客户最佳的合作单位。

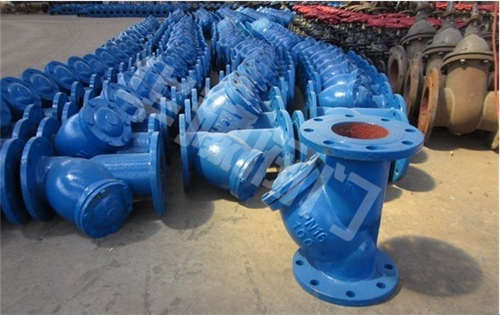

Y型过滤器

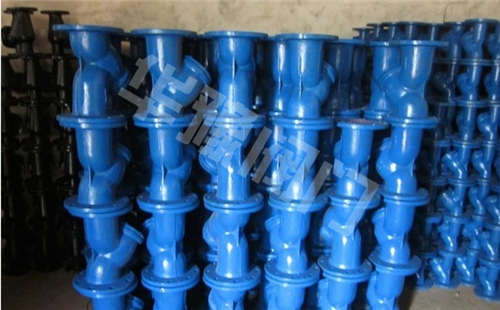

Y型过滤器
