不锈钢手摇式过滤器

不锈钢手摇式过滤器设备结构与工作原理:
  不锈钢手摇式过滤器构造为由骨质猪鬃毛刷(与尼龙刷比更具有强度高和耐高温,耐腐蚀及耐老化的特性)及 不锈钢部件组成,该部件穿过过滤器盖,刷式装置安装在不锈钢滤网内部,过滤器盖外装一简便的手柄,只需轻轻转动手柄,即能从滤网上刷除微粗杂质并通过污口排出,刷洗过程中水流不中断,不必停机和拆卸过滤器清洗滤网,外壳为优质碳钢简体。
不锈钢手摇刷式过滤器
技术参数
工作压力:≤1.0Mpa(如需更高的工作压力,订货时请注明)
 压力损力:≤0.015Mpa
 过滤精度:0.2~3.5mm精度范围均可制造
  最高工作温度:≤100°C
不锈钢手摇式过滤器 选型原则
1、进出口通径:
原则上过滤器的进出口通径不应小于相配套的泵的进口通径,一般与进口管路口径一致。
2、公称压力:
按照过滤管路可能出现的最高压力确定过滤器的压力等级。
3、孔目数的选择:
主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定。
4、过滤器材质:
过滤器的材质一般选择与所连接的工艺管道材质相同,对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
 5、过滤器阻力损失计算
 水用过滤器,在一般计算额定流速下,压力损失为0.52~1.2kpa
 不锈钢手摇式过滤器参数
口径
(mm)
最大流量(T/h) 手摇刷式Y型过滤器

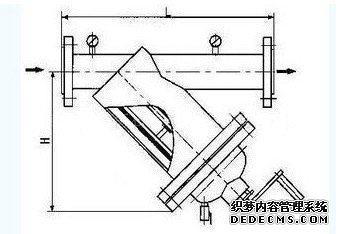

型号 Φ L L1 L2 L3 H 重量
50 19 HY-SYL-50 159 300 600 80 810 650 37
80 50 HY-SYL-80 159 300 600 80 810 660 37.5
100 80 HY-SYL-100 159 300 700 80 810 670 38
125 125 HY-SYL-125 219 350 750 80 820 680 40
150 180 HY-SYL-150 275 350 800 80 950 720 57
200 320 HY-SYL-200 325 525 850 80 1050 850 77
250 490 HY-SYL-250 377 650 900 80 1350 4050 130
300 710 HY-SYL-300 426 700 950 80 1740 1360 202.5
350 970 HY-SYL-350 478 820 1170 100 2350 1740 290
400 1500 HY-SYL-400 650 950 150 100 2460 1850 310
500 1950 HY-SYL-500 720 1100 1800 100 2500 1950 350
 新乡市华豫滤器有限公司是专业的Y型过滤器旋流除砂器手摇刷式过滤器反冲洗过滤器全自动刷式过滤器汽水分离器篮式过滤器浆液阀闸阀截止阀旋塞阀等产品的生产企业。华豫滤器以质量求生存,把用户当上帝,每一道工序有质量检验负责人,每个成品有质量检验负责人。可靠质量让客户放心。完善的售后服务让客户省心。用高质量的产品占领市场,用服务保住市场。联系电话:0373-3547966手机:13462316714  QQ:2248467420  邮箱:xxhylq@163.com 网址:http://www.hnhyfm.com 联系人:李刚 国内一流的品质、优质的服务来为您保驾护航!
不锈钢手摇刷式过滤器
不锈钢手摇刷式过滤器

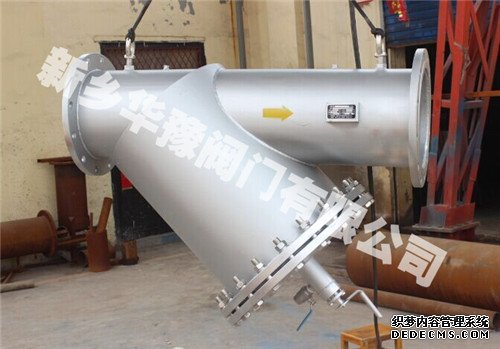

不锈钢手摇刷式过滤器

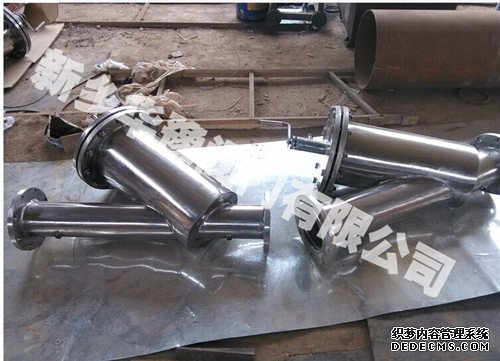

不锈钢手摇刷式过滤器
