Y型手摇刷式过滤器

手摇刷式过滤器
 1. 手摇刷式过滤器原理概述
   手摇刷式过滤器由过滤器本体、不锈钢过滤网、带手柄的清洗刷架组、排污阀及压力表所组成,清洗刷架组穿过过滤器盖,清洗刷安装在不锈钢过滤网内部,水流经手摇刷式过滤器时,杂质被滤网拦截,当需要排污时,只要打开排污阀顺时针方向摇动手柄数圈,即可完成排污,不必拆卸过滤器清洗内部滤网,清洗排污过程水流不中断。
2. 手摇刷式过滤器应用范围
     过滤应用:冷却水过滤;保护喷头;污水三级处理;市政水回用;车间用水;R.O.系统前过滤;酸洗;造纸白水过滤;注塑成型机;巴氏消毒系统;真空泵系统;空压机系统;连铸系统;水处理应用;制冷采暖水系统。
灌溉过滤应用:地下水;市政水;江河、湖、海水;果园;苗圃;温室;高尔夫球场;公园。
3. 手摇刷式过滤器产品特点
■单台最大过滤流量可达970m3/h
■过滤精度从4000微米-20微米
■滤网可选钻孔(4000-800μm),楔形(1000-50μm)编织复合(800—20μm)
■最小工作压力≥0.1MPa
■最高工作压力≤2.5MPa(特殊可定制)
■工作温度≤95℃
■清洗方式:刷式
■安装形式:可立式安装或卧式安装,多台并联可获得更大流量
4.Y型手摇刷式过滤器产品选型
您在选择手摇刷式过滤器的时候,请考虑以下几个参数
1、处理流量
2、过滤介质的化学性质
3、过滤介质的悬浮物浓度
4、要求的过滤精度
5、管道的压力
 Y型手摇刷式过滤器过滤精度对照表
微米(μm)   10  25  30  40  50  80  100  120  150  200  400  800  1500  3000
目数  1500  650  550  400  300  200  150  120  100  80  40  20  10  5
 过滤器材质
■壳体:碳钢、304不锈钢、316L不锈钢
■滤网:304不锈钢、316L不锈钢
■刷架:304不锈钢、316L不锈钢
■排污阀:铸铁、铜、不锈钢
■密封圈:EPDM橡胶
■清洗刷:不锈钢、尼龙
      注:可根据客户需求选用镍、钛合金等特殊材质,具体情况请咨询公司。
 5. 手摇刷式过滤器设备安装与连接
1、设备本体安装
(1)安装使用时,应注意对控制箱、传感器及传动部分的保护,防止损坏。
(2)按照y型手摇刷式过滤器本体上的箭头提示方向连接管道,使水流方向与本体上的箭头方身一致。XHS系列手摇刷式过滤器有两种安装形式(见下图),采取任何一种安装形式时,应注意使自动排污阀的出口方向为水平或向下,以保证排污更彻底。
(3)y型手摇刷式过滤器应安装在需要保护的用水设备之前,并尽量靠近用水设备。
(4)在动力系统中,手摇刷式过滤器应安装在水泵与用水设备之间,越靠近用水设备越好。当泵与用水设备之前的压力超过过滤器的极限压力,y型手摇刷式过滤器也可安装在水泵之前,并尽量靠近水泵。
(5)排污阀连接方式分为法兰和丝扣,排污管不宜过长,最好不要超过 10 米。
(6)安装时应考虑便于检修,y型手摇刷式过滤器前后应安装关断阀门,且应安装旁通管道。

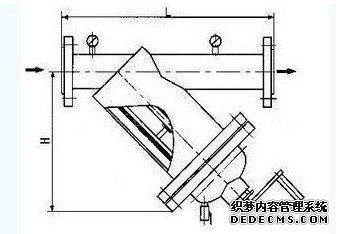

6、手摇刷式过滤器规格尺寸:
手摇刷式过滤器

型号 口径
(mm)
最大流量(T/h) 手摇刷式Y型过滤器
Φ L L1 L2 L3 H 重量
HYSY-50 50 19 159 300 600 80 810 650 37
HYSY -80 80 50 159 300 600 80 810 660 37.5
HYSY -100 100 80 159 300 700 80 810 670 38
HYSY -125 125 125 219 350 750 80 820 680 40
HYSY -150 150 180 275 350 800 80 950 720 57
HYSY -200 200 320 325 525 850 80 1050 850 77
HYSY -250 250 490 377 650 900 80 1350 4050 130
HYSY -300 300 710 426 700 950 80 1740 1360 202.5
HYSY -350 350 970 478 820 1170 100 2350 1740 290
HYSY -400 400 1500 650 950 150 100 2460 1850 310
HYSY -500 500 1950 720 1100 1800 100 2500 1950 350
 新乡市华豫滤器有限公司是专业的Y型过滤器旋流除砂器手摇刷式过滤器反冲洗过滤器全自动刷式过滤器汽水分离器篮式过滤器浆液阀闸阀截止阀旋塞阀等产品的生产企业。华豫滤器以质量求生存,把用户当上帝,每一道工序有质量检验负责人,每个成品有质量检验负责人。可靠质量让客户放心。完善的售后服务让客户省心。用高质量的产品占领市场,用服务保住市场。联系电话:0373-3547966手机:13462316714  QQ:2248467420  邮箱:xxhylq@163.com 网址:http://www.hnhyfm.com 联系人:李刚 国内一流的品质、优质的服务来为您保驾护航!

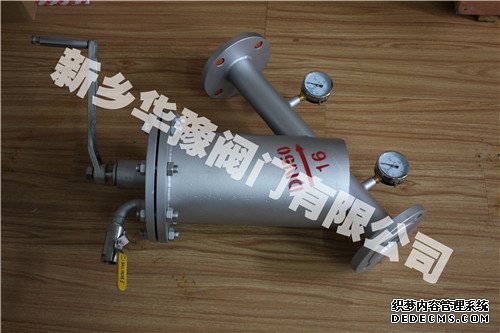

Y型手摇刷式过滤器

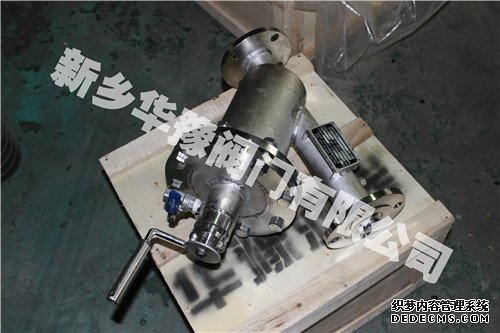

Y型手摇刷式过滤器

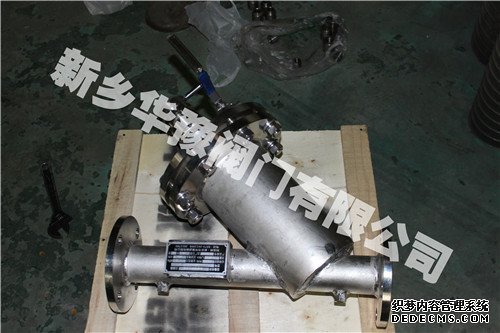

Y型手摇刷式过滤器

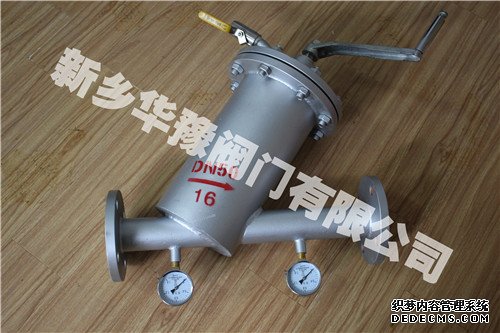

Y型手摇刷式过滤器

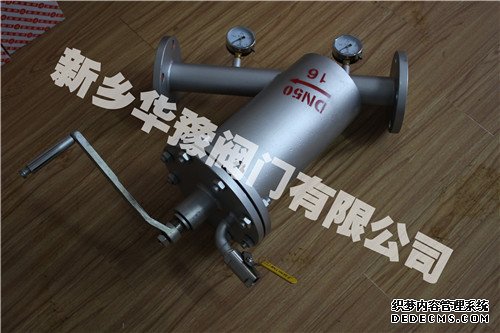

Y型手摇刷式过滤器
