JT系列全自动过滤器

一、JT系列全自动过滤器产品介绍
     过滤器是水净化过程中不可缺少的处理设备,用于拦截水中的各种杂质,以净化水质或保护系统中其他设备的正常工作。普通滤网式过滤器因其结构简单、过滤效果 好、阻力小而广泛应用于水源过滤、工业循环水系统等领域,但其缺点是纳污量小、易受污物堵塞、清洗工作复杂,必须对设备进行拆卸才能实现对过滤部分的清 洗, 无法监控过滤器的状态,而且受人为因素影响比较大,使整个系统的自动化程度很低。全自动过滤器可对原水进行过滤并自动对滤芯进行清洗排污,且清洗排污时系 统不间断供水。该设备与以往的过滤器相比具有自动化程度高,处理量大,可自行清洗排污,并不间断供水,应用面广泛等优点。

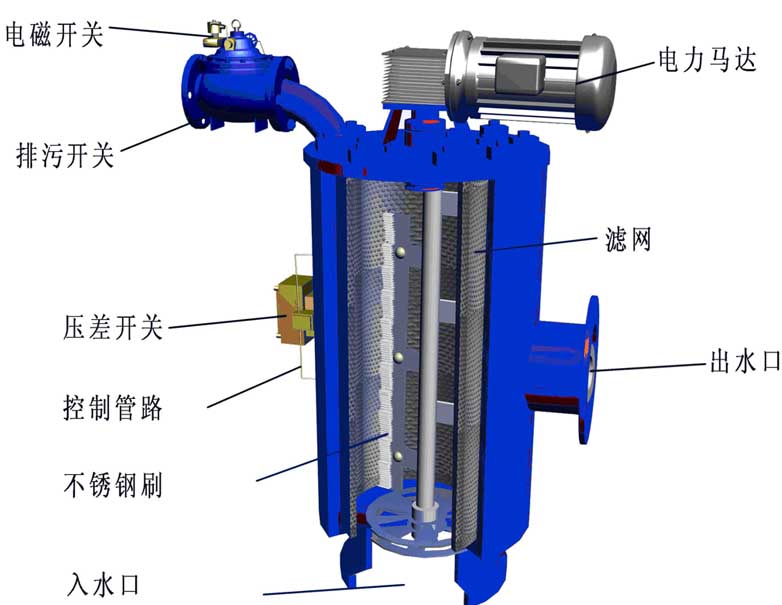

全自动过滤器产品结构型图

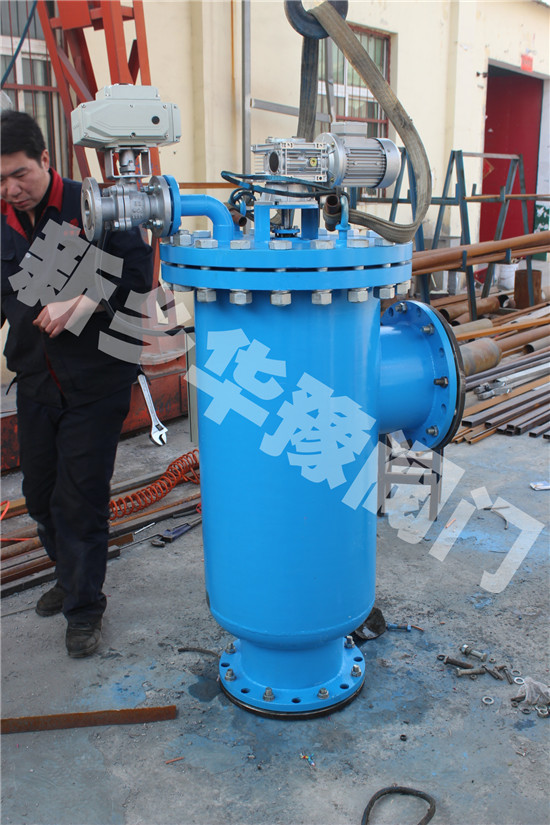

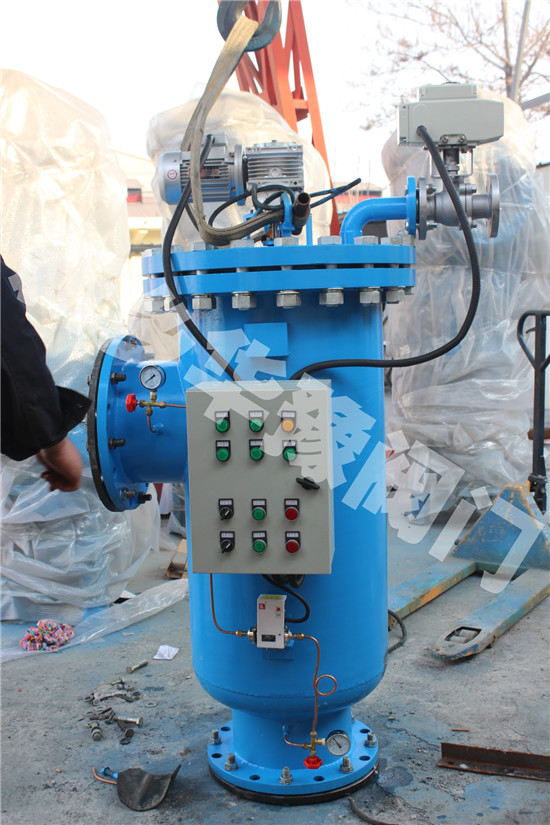

JT型全自动自清洗过滤器



二、全自动过滤器产品使用范围
      全自动过滤器广泛适用于循环或非循环冷却水系统、热交换系统、中央空调系统、集中供暖系统、热水锅炉系统等,分别用来保护冷却设备、热交换 装装置、空调器、锅炉等。该设备适用行业面广,包括建筑、化工、电力、冶金、橡胶、造纸、轻纺、煤炭、食品等行业。该设备要求流经过滤器的水温不可超过 95℃。入水水质要求:入水中悬浮物小于 200mg/L,短时间允许悬浮物达到 660mg/L。 若水质达不到要求,需在过滤器入水口前加预处理。
三、全自动过滤器产品功能及特点
1、产品功能:全自动过滤器具有对原水进行过滤并自动对滤芯进行清洗排污的功能,且清洗排污时系统不间断供水。 全自动过滤器的清洗有两种方式:自动控制和手动控制。
自动控制:自动控制有定时和压差两种方式。在过滤时间定时器上设定过滤时间,当过滤时间到,启动排污,排污时间由排污时间定时器设定;同时控制系统实时将系统压差与用户设定的压差相比较,当系统压差达到设定压差时,过滤器也进 行
清洗排污,排污时间由排污时间定时器设定。排污时间到,停止清洗,系统恢复至其初始状态,为下一个过滤工序作好备。
手动控制:手动控制是系统调试、系统工作状态检测,系统故障排除和按需清洗排污的最佳手段。:将操作面板上的“手动/自动选择开关拨到手动位置,分别进行手动排污和手动清洗。 用户可根据需要选择两种控制方式,具体操作见后面的
操作部分。
2、全自动过滤器产品特点
1) 过滤精度默认为 100 微米,且从 100 至 3000 微米可选,过滤面积大,纳污量高, 用户可根据实际工况定制。
2)清洗方式简单,且清洗循环电子监控,可实现自动清洗排污。。全自动过滤器控制系统中的各参数均可调节。
3)设有电机过载保护,可有效保护电机。
4)具有在清洗排污时不间断供水、无需旁路的特点,且清洗时间短,排污耗水量少,不超过总流量的 1%
5)模块式结构,维修性强,安装拆卸简便易行。
6)与用户管线的连接方式为法兰连接,法兰采用国标法兰,通用性强。

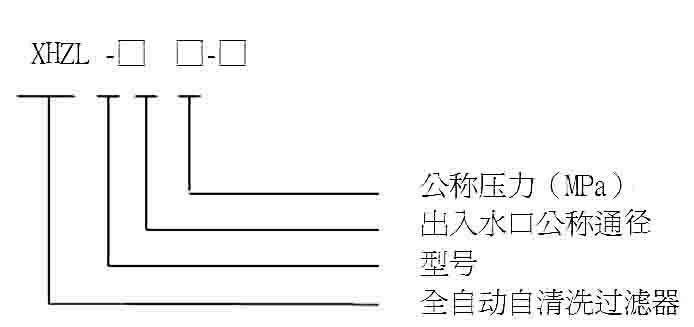

四、全自动过滤器产品型号说明

JT型全自动自清洗过滤器



型号示例:DN500  JT型全自动过滤器,公称压力为  1.6MPa,表示为:XHZL-JT 500-1.6
五、全自动过滤器产品结构说明



结构见图 1,采用机电一体化设计。全自动过滤器由驱动机构、(包括压差开关))、控制管路
主管组件、滤芯组件、清洗机构、连接法兰等主要零部件组成。电控器、控制管路、清洗电机和电动排污阀构成过滤器的控制部分,用于实现自动清洗排污过程。控制管路由压差开关、管接头、黄铜管等附件组成。 过滤器常规产品使用不
锈钢转刷,也可根据不同的使用条件(水温、水质),选用其它材质的转刷。
六、全自动过滤器技术性能参数



XHHB-JT型全自动自清洗过滤器尺寸数据表

JT型全自动自清洗过滤器



 型号  进出口
(mm)
 L
(mm)
 L1
(mm)
 L2
(mm)
 H
(mm)
 D
(mm)
 排污口
(mm)
 流量
(m3/h)
 重量
(Kg)
XHHB-JT 80 500 1040 1270 317 273 40 50 148
XHHB-JT 100 520 1040 1270 317 273 40 80 151
XHHB-JT 125 540 1090 1320 342 325 40 105 255
XHHB-JT 150 560 1090 1320 342 325 40 150 260
XHHB-JT 200 460 1100 1330 354 378 50 320 315
XHHB-JT 250 700 1340 1570 463 426 50 450 445
XHHB-JT 300 800 1490 1720 565 530 50 600 495
XHHB-JT 350 900 1640 1870 665 630 50 850 570
XHHB-JT 400 1000 1790 2020 720 760 80 1200 645
备注:此数据仅供参考,以实物为准,如有更改,恕不另行通知


型号:HY-JT
进出水口径:DN80-1000
流量:2000 m3/h
设备承压:1.6MPa
腔体材质:碳钢(Q235
腔体防腐处理:防锈底漆
精滤网形式:304不锈钢
过滤精度:200um(默认)
减速机:1
电机转速:1330r/min(浙江新菱)
减速机功率:≧0.37Kw(杭州誉球)
减速比:1:100
电动排污阀:铸钢DN50-200球阀
电动排污阀数量:1
压差控制器:1
清洗机构材质:全304材质
密封圈:橡胶
电源:380V  50Hz
控制方式:自动时间控制
          自动压差控制
          手动控制
安装方式:立式安装
全自动过滤器功能描述
1.控制方式:压差、定时、手动、PLC接口(可实现远程控制)
2.功能特点:电机过载保护,故障自动报警,可调节全不锈钢转刷,锲型网,全流量电动排污球阀,德力西电气。
3.质保1年,24小时服务保证客户生产。
七、全自动过滤器使用注意事项
     该设备在出厂前已调试完毕,用户在使用时直接运行即可。当设备各运行参数不能 满足用户要求时,用户可根据实际工况调定各参数,并相应选用手动控制、自动控制方 式进行工作。首次运行时,应按以下步骤进行:
— 检查过滤器是否处于正常工作状态:
¾ 察看过滤器各连接处是否牢固。
¾ 察看过滤器电控箱部分应是干燥的。
¾ 接通电源,正常工作指示灯亮,此时表示过滤器电控部分处于正常工作状态,设 备可投入试运行。
注:插上电源时应注意保持手的干燥,同时在过滤器工作过程中应保持其电控器部分干燥,不可有水进入电控器内部。
八、全自动过滤器安装运输

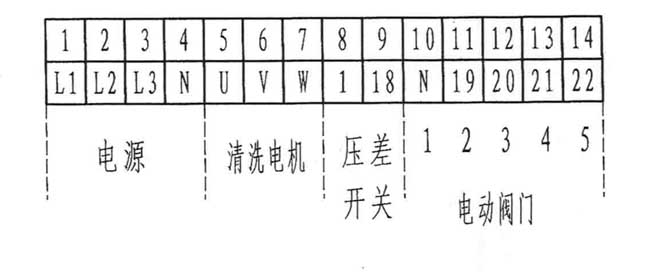

1、 电源安装:  请按铭牌提示电压、功率选择电源接口,选择1.5mm2或以上的电线接入电控柜底部的电源进线端子上,如图 所示。

JT型全自动自清洗过滤器

2、全自动过滤器安装及安装注意事项:
   1) 机体上的箭头方向为水流方向,过滤器应按此方向安装,即:系统中水流方向应与箭头方向一致,不得接反。
2)  水力控制阀出口应安装排污管,连接方式为法兰连接,排污管长度不能超过 15米,且不应有向上的坡角,以免产生背压。

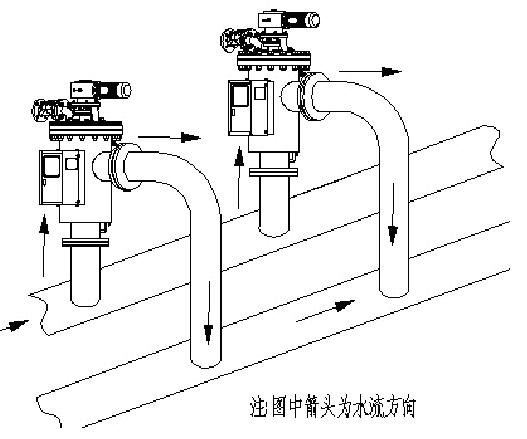

3) 过滤器安装方式,见下图 但应注意水流方向不可弄错,安装时应尽量使水力控 制阀处于水平位置或向下的位置,以保证排污彻底。

JT型全自动自清洗过滤器

6) 在有可能发生回流的地方,应在过滤器出口安装止回阀。
7) 在动力系统中,过滤器应安装在泵与设备之间,越靠近设备越好,若泵与设 备之间的压力超过过滤器的极限压力,则应将过滤器安装于泵之前,并且尽量靠 近泵。
8) 全自动过滤器电控器安装
¾   电控器出厂时按过滤器默认安装位置固定,如用户实际安装位置与默认不同 时,可通过拆下固定电控箱支架的四条安装螺栓,调整到电控箱支架及电控箱的 正确方位后,再将四条螺栓用螺母固定即可。
9)合理选择安装环境,注意防水、防雨、防潮。
10) 产品出厂前已调试完毕,用户不可随意拆卸或调试电控器。
九、全自动过滤器使用方法

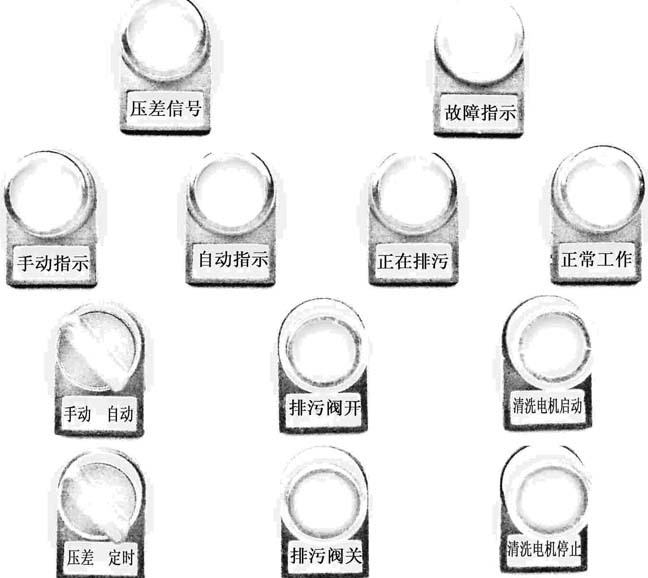

全自动过滤器的清洗排污过程有手动、自动控制两种方式。操作面板示意图如图 8 所示,使用方法如下。

JT型全自动自清洗过滤器



一)  全自动过滤器手动控制:
将“手动/自动选择开关旋转至手动位置,见图 8,根据需要分别进行手动排污和手动清洗,具体操作见后面的操作部分,选择开关旋转至自动位置,进入自动状态。手动控制状态是检查电机和水力控制阀能否正 常工作的手段,如果在手动控制状态不能正常排污自动控制状态也不会正常工作。
(二)全自动过滤器自动控制: 将“手动/自动选择开关旋转至自动位置(压差/定时开关在定时位置),首先设定过滤时间和排污时间定时器。过滤时间以小时为单位,最大到 999 小时,出厂值为120h5天);排污时间以秒为单位,最大时间60秒,出厂值40s()。接通电源,用选择开关进入自动状态,首先进行过滤,过滤时间 定时器开始计时,同时压差开关也将实际压差与设定压差进行比较,如果设定的过滤时间到了,而压差没有到,机器也打开排污阀进行清洗排污,过滤时间停止计 时,排污时间开始计时;当排污时间到,关闭排污阀,停止清洗排污,排污时间停止计时,过滤时间开始计时,进入下一个循环;如果设定的过滤时间没到,而压差 到了,机器打开排污阀进行清洗排污,过滤时间停止计时,排污时间开始计时;当排污时间到,关闭排污阀,停止清洗排污,排污时间停止计时,过滤时间开始计 时,如此循环往复。将手动/自动选择开关旋转至自动位置(压差/定时开关在压差位置)接通电源,用选择开关进入自动状态,首先进行过滤,此时 过滤时间计时器不计时,压差值达到设定值后开始清洗排污,排污时间到达
设定值后结束,进入下一个过滤周期,如此循环往复。
(三)全自动过滤器扳手控制:系统提供了定时/压差控制、压差控制、手动控制三套有效的控制方案,互为补充确保系统安全。当出现极端情况如电器故障排污阀不能电动打开,就可以使用专用扳手从排污阀电动头处手动打开,清洗电机同样可以用扳手手动控制。
   十、全自动过滤器压差指示仪
        压差指示仪在出厂时已经调整好设定值,为 1.0Bar。在压差指示仪的低压连接端上侧有一个调整压差值的调节盘,顺时针拨动调节盘时,压差设定值下降。反之,则上升。



 压差指示仪管线选择十分重要,一班要选用铜管,带有过滤装置,阀门,如果选用低劣管线会造成管线堵塞,压差信号失调,系统无法停止排污,当压差指示仪需要更换时不得不停止生产等。

全自动过滤器电机,电动机构参照相应说明书进行操作维护。

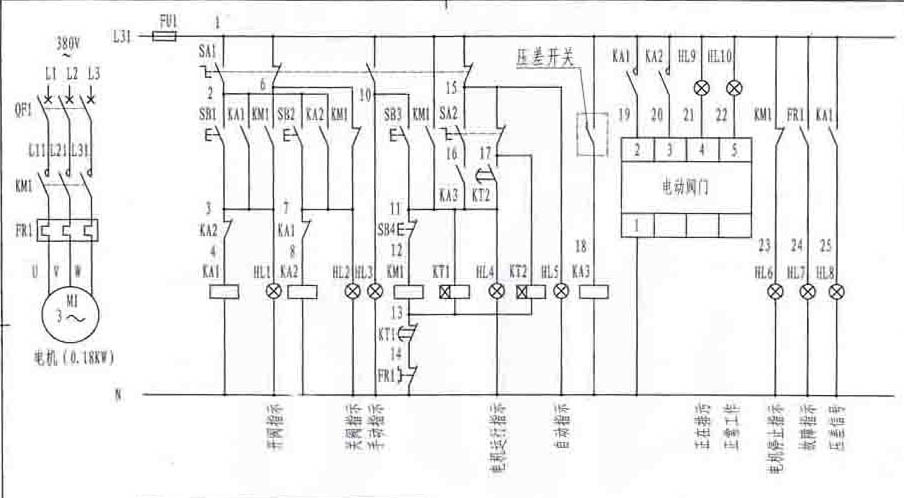

十一、全自动过滤器电器原理图

JT型全自动自清洗过滤器

十二、全自动过滤器滤芯的选择:锲型网基本上可以终身使用,其特殊的梯形不锈钢丝形成了滤芯内部缝隙小,外部大的结构,介质从滤芯内向外流动,出水更利,不易阻塞。同时这种结构也更有利于需要反冲洗的设备反冲洗。
      锲型网可以选择全不锈钢清洗刷子,而复合网由于其材质所限只能选用尼龙刷子。不锈钢刷子长度可调节,使用时间更长,适用多种特殊环境,如过滤介质比较粘稠。要根据需要选择网刷。



十三、全自动过滤器室内型和户外型
        1) 全自动过滤器室内室外型主要驱别在电器防护等级上
IPINGRESS PROTECTION)防护等级系统是由IECINTERNATIONAL ELECTROTECHNICAL
COMMISSION)所起草。将电器依其防尘防湿气之特性加以分级。这里所指的外物含工具,人的手指等均不可接触到电器内之带电部分,以免触电。IP防 护等级是由两个数字所组成,第1个数字表示灯具离尘、防止外物侵入的等级,第2个数字表示灯具防湿气、防水侵入的密闭程度,数字越大表示其防护等级越高。
  两个标示数字所表示的防护等级如表一及表二所示:
表一:数字 防护范围 说明
无防护 对外界的人或物无特殊的防护
防止直径大于50mm的固体外物侵入 防止人体(如手掌)因意外而接触到电器内部的零件,防止较大尺寸(直径大于50mm)的外物侵入
防止直径大于12mm的固体外物侵入 防止人的手指接触到电器内部的零件,防止中等尺寸(直径大于12.5mm)的外物侵入
防止大于直径2.5mm的固体外物侵入 防止直径或厚度大于2.5mm的工具、电线及类似的小型外物侵入而接触到电器内部的零件
防止大于直径1.0mm的固体外物侵入 防止直径或厚度大于1.0mm的工具、电线及类似的小型外物侵入而接触到电器内部的零件
防止外物及灰尘 完全防止外物侵入,虽不能完全防止灰尘侵入,但灰尘的侵入量不会影响电器的正常运作
防止外物及灰尘 完全防止外物及灰尘侵入

表二:第二个标示特性号码(数字)所指的防护程度 数字 防护范围 说明
无防护 对水或湿气无特殊的防护
防止水滴侵入 垂直落下的水滴(如凝结水)不会对电器造成损坏
倾斜15度时,仍可防止水滴侵入 当电器由垂直倾斜至15度时,滴水不会对电器造成损坏
防止喷洒的水侵入 防雨或防止与垂直的夹角小于60度的方向所喷洒的水侵入电器而造成损坏
防止飞溅的水侵入 防止各个方向飞溅而来的水侵入电器而造成损坏
防止喷射的水侵入 防止来自各个方向飞由喷嘴射出的水侵入电器而造成损坏
防止大浪侵入 装设于甲板上的电器,可防止因大浪的侵袭而造成的损坏
防止浸水时水的侵入 电器浸在水中一定时间或水压在一定的标准以下,可确保不因浸水而造成损坏
防止沉没时水的侵入 电器无限期沉没在指定的水压下,可确保不因浸水而造成损坏

     户外型全自动过滤器电器防护等级一班要达到IP65级别
(2)全自动过滤器室内型和户外型电器对比:
控制器对比:户外型控制器防护等级应达到IP65级别,采用防水电缆,密封格兰,必要情况下应添加防雨罩,防水建筑等。
新乡市华豫阀门有限公司是专业的Y型过滤器旋流除砂器手摇刷式过滤器反冲洗过滤器全自动自清洗过滤器, 全自动反<冲洗过滤器汽水分离器篮式过滤器等产品的生产企业。华豫阀门以质量求生存,把用户当上帝,每一道工序有质量检验负责人,每个成品有质量检验负责人。可靠质量让客户放心。完善的售后服务让客户省心。用高质量的产品占领市场,用服务保住市场,国内一流的品质、优质的服务来为您保驾护航!

联系人:李刚经理
座机:0373-3547966
手机:13938752202
QQ:86527577  2248467420
网站推荐:
http://www.xxhyvalve.com
http://www.hnhyfm.com

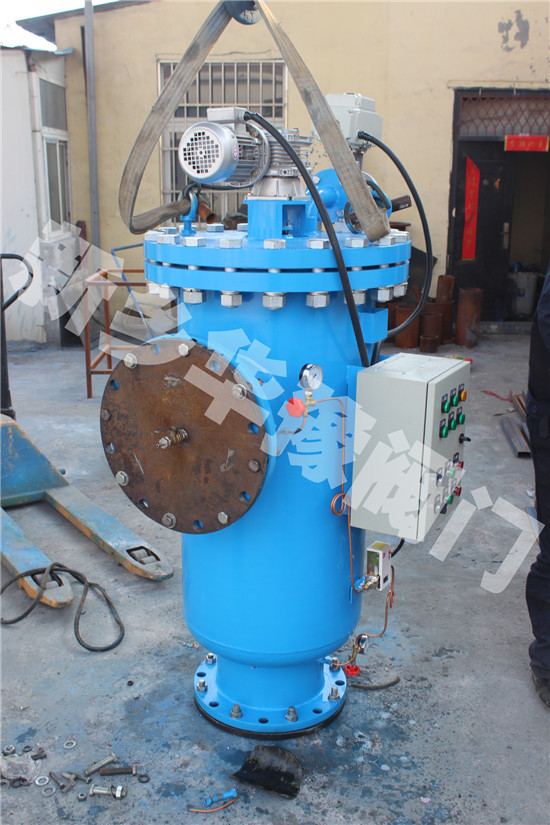

JT型全自动自清洗过滤器

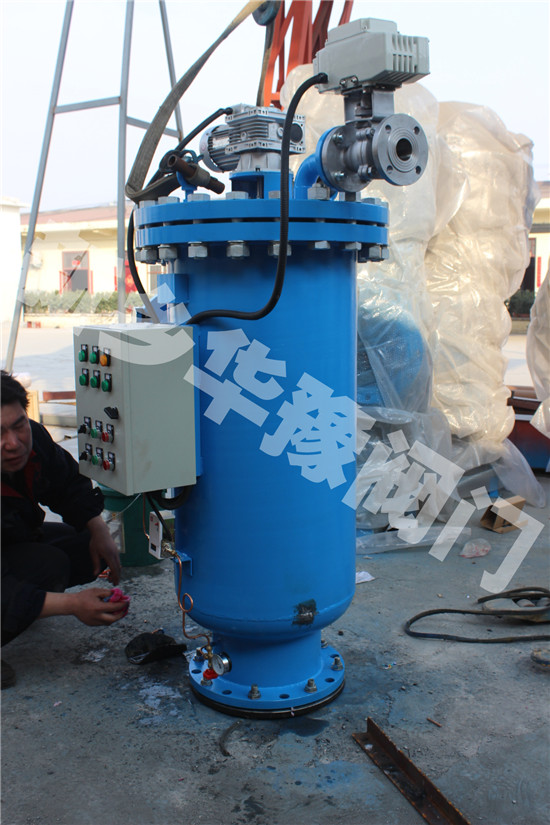

JT型全自动自清洗过滤器

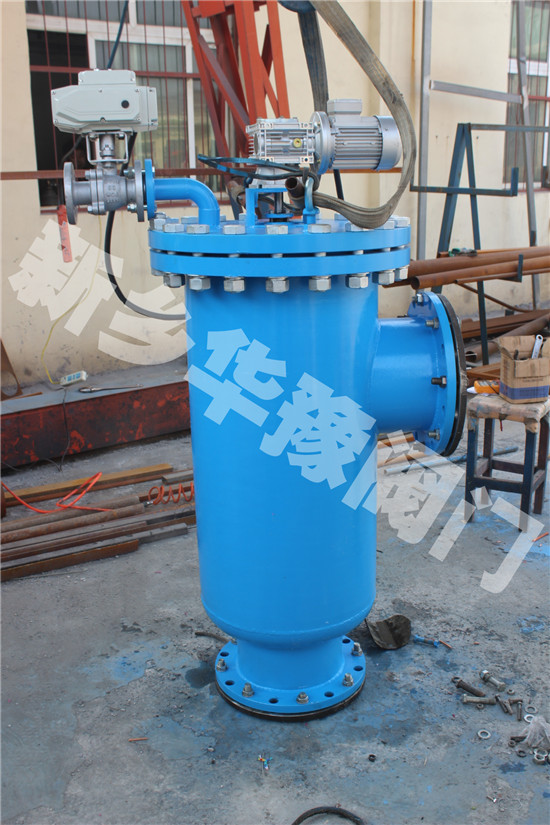

JT型全自动自清洗过滤器

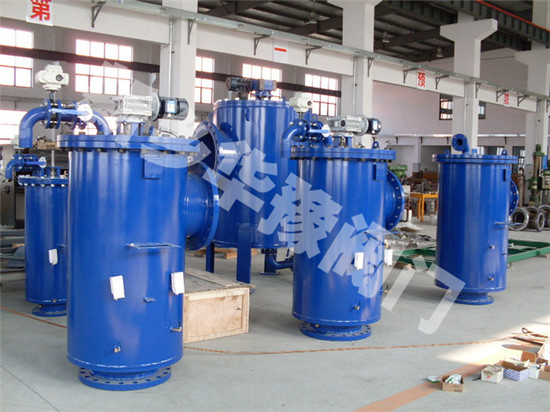

JT型全自动自清洗过滤器

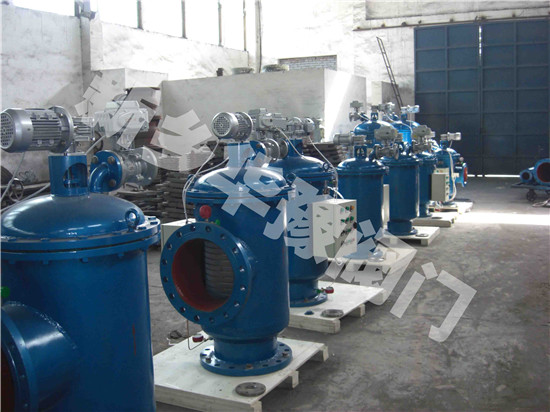

JT型全自动自清洗过滤器
JT型全自动自清洗过滤器
JT型全自动自清洗过滤器

服务承诺书



       新乡市新华环保设备有限公司视质量信誉为生命,始终在“用心创造、市场立业” 的经营理念下,以满足顾客的需求为我们的最终目标为此我们特向您做出如下承诺:

    1. 产品质量保证期:我公司生产的系列全自动自清洗过滤器质量保证期为设备交付并开始正常运行之日起12 个月。

    2.  向贵方提供的水处理设备主要部件保证为国内、外公司原装产品或新华专利产品,材料全新,质量优良,是经最终检验合格产品。

    3. 我公司保证所交付的技术资料齐备、正确、清晰,完全能满足安装并达到甲方技术要求。

4. 在定货合同鉴定生效后,合同的标的物即可按合同规定时间运送至对方指定地点,并负责免费指导现场安装调试以及操作人员培训工作。

5.  向您提供12个月的产品免费维修、更换服务(不含易耗件),并给予您终身的技术支持。对于产品的易耗部件(转刷和不锈钢滤网)我公司保证长期以成本价提供。

6. 收到您的意见和要求后,我公司保证在小时内给予书面答复,如果甲方需要,24 小时内派有经验的工程技术人员到业主现场进行分析并指导维修。抢修:在质保期内(12 个月),水处理设备一旦发生故障,华豫售后服务工程师在24 小时内立即赶赴现场进行故障排除及模块更换。即使保修期过后,华豫售后服务工程师也会立即赶赴现场进行抢修设备,修理完毕后在由双方协商前提下只收取配件费。
