YS型全自动自清洗过滤器

一、HYFM-YS型全自动自清洗过滤器原理概述
当水从进水口进入过滤器滤筒内部,杂质被拦截在过滤筒内壁,过滤后的干净水从出水口流出,当滤筒内壁的杂质越积越多时,过滤器进出口的压差达到预设值或达到清洗时间或手动预制时,过滤器将开始自清洗过程,整个自清洗过程包含两个步骤:打开位于过滤器上的自动排污阀;电机带动过滤器滤网内的清洗刷,被滤网所拦截下来的杂质从排污阀排出。清洗时系统不断流,过滤器的整个运行过程由随机配备的一个智能控制箱来控制。控制方式可选压差、时间、手动及PLC控制。

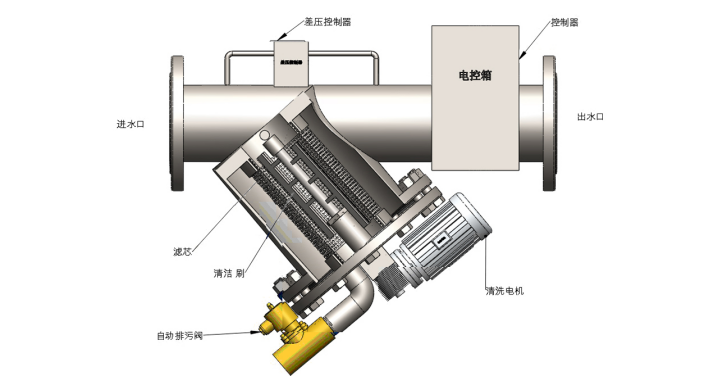

二、 HYFM-YS型全自动自清洗过滤器产品结构图
YS自清洗过滤器
三、工业过滤应用:冷却水过滤;保护喷头;污水三级处理;市政水回用;车间用水;R.O.系统前过滤;酸洗;造纸白水过滤;注塑成型机;巴氏消毒系统;真空泵系统;空压机系统;连铸系统;水处理应用;制冷采暖水系统。
灌溉过滤应用:地下水;市政水;江河、湖、海水;果园;苗圃;温室;高尔夫球场;公园。

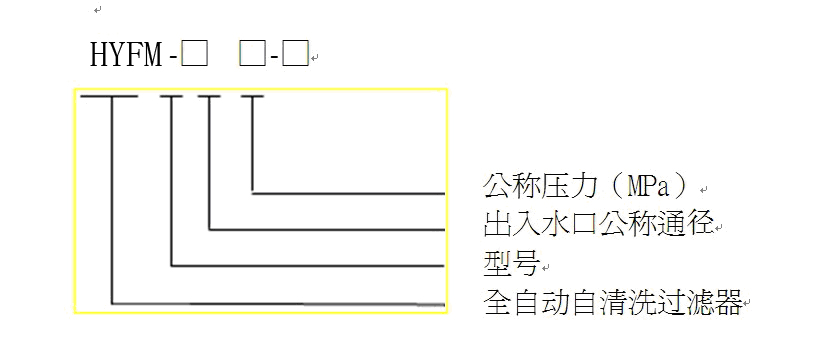

四、HYFM-YS型全自动自清洗过滤器型号说明
HY-YS全自动自清洗过滤器

■单台最大过滤流量可达1260m3/h
■过滤精度从4000微米-20微米
■滤网可选:钻孔(4000-800μm)楔形(1000-50μm)编织复合(800—20μm)
■最小工作压力≥0.1MPa
■最高工作压力≤1.6MPa(特殊可定制)
■工作温度≤95℃
■电源:380V/50Hz
■清洗电机功率:0.09-0.25KW
■控制电压:AC24V
■清洗方式:刷式
■控制方式:压差、时间、手动及人机界面(PLC)
■清洗时间:10-200秒可调
■安装形式:可立式安装或卧式安装,多台并联可获得更大流量
六、HYFM-YS型全自动自清洗过滤器产品选型
为了能更适用客户的水系统的技术要求,为了最佳的过滤效果,达到为客户节能、省电、省水、环保的最高要求,多灵环保做为领先的水过滤解决方案供应商,我们的工程师将用最专业技术知识,丰富的应用经验,为您做出最佳的方案选择。
您在选择HYFM-YS型全自动自清洗过滤器的时候,请考虑以下几个参数
· 处理流量
· 过滤介质的化学性质
· 过滤介质的悬浮物浓度
· 要求的过滤精度
· 管道的压力
 七、HYFM-YS型全自动自清洗过滤器过滤精度对照表
微米(μm) 10 25 30 40 50 80 100 120 150 200 400 800 1500 3000
目数 1500 650 550 400 300 200 150 120 100 80 40 20 10 5

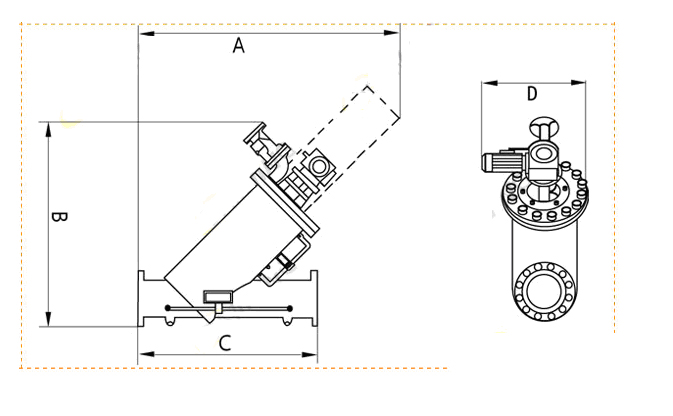

八、HYFM-YS型全自动自清洗过滤器尺寸图
HY-YS全自动自清洗过滤器
九、HYFM-YS型全自动自清洗过滤器技术数据表
型号 进出水口(mm) A(mm) B(mm) C(mm) D(mm) 排污口(mm) 电机功率(KW) 流量(m3/h) 重量(Kg)
HYFM-YS-80 DN80 1180 600 750 1560 40 0.09 50 80
HYFM-YS-100 DN100 1164 620 780 560 40 0.09 80 105
HYFM-YS-125 DN125 1242 680 800 560 40 0.18 125 130
HYFM-YS-150 DN150 1325 740 820 600 40 0.18 150 160
HYFM-YS-200 DN200 1583 800 860 630 40 0.18 320 225
HYFM-YS-250 DN250 1784 960 1050 66 40 0.18 490 260
HYFM-YS-300 DN300 1888 1100 1250 73 50 0.25 710 395
HYFM-YS-350 DN350 2091 1250 1360 850 50 0.25 970 490
HYFM-YS-400 DN400 2388 1380 1420 950 50 0.25 1260 590

十、HYFM-YS型全自动自清洗过滤器过滤器材质
■壳体:碳钢、304不锈钢、316L不锈钢
■滤网:304不锈钢、316L不锈钢
■刷架:304不锈钢、316L不锈钢
十、HYFM-YS型全自动自清洗过滤器过滤器材质
■壳体:碳钢、304不锈钢、316L不锈钢
■滤网:304不锈钢、316L不锈钢
■刷架:304不锈钢、316L不锈钢
■排污阀:铸铁、铜、不锈钢
■控制器:PVC、铝
■密封圈:EPDM橡胶
■清洗刷:不锈钢、尼龙
     注:可根据客户需求选用镍、钛合金等特殊材质,具体情况请咨询公司。

十一、HYFM-YS型全自动自清洗过滤器设备安装与连接
1、设备本体安装
(1)安装使用时,应注意对控制箱、传感器及传动部分的保护,防止损坏。

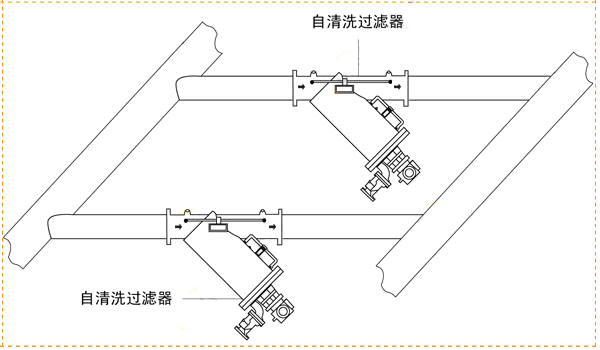

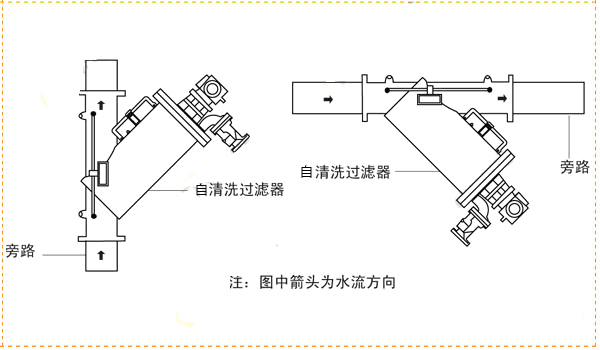

(2)按照过滤器本体上的箭头提示方向连接管道,使水流方向与本体上的箭头方身一致。YS系列HYFM-YS型全自动自清洗过滤器有两种安装形式(见下图),采取任何一种安装形式时,应注意使自动排污阀的出口方向为水平或向下,以保证排污更彻底。
HY-YS全自动自清洗过滤器
安装形式一
(3)过滤器应安装在需要保护的用水设备之前,并尽量靠近用水设备。
(4)在动力系统中,HYFM-YS型全自动自清洗过滤器应安装在水泵与用水设备之间,越靠近用水设备越好。当泵与用水设备之前的压力超过过滤器的极限压力,过滤器也可安装在水泵之前,并尽量靠近水泵。
(5)自动排污阀连接方式分为法兰和丝扣,排污管不宜过长,最好不要超过10米。
(6)安装时应考虑便于检修,过滤器前后应安装关断阀门,且应安装旁通管道。
(7)过滤器的规格应与管道或流量相匹配,当一台单台过滤器不能满足系统流量要求时可并联两台或更多,以达到系统过滤要求。(见下图)
HY-YS 全自动自清过滤器
十二、使用方法
HYFM-JT型全自动自清洗过滤器的清洗排污过程有手动、自动控制两种方式。操作面板示意图如图 8 所示,使用方法如下。
(一)  手动控制:
将“手动/自动”选择开关旋转至手动位置,见图 8,根据需要分别进行手动排污和手动清洗,具体操作见后面的操作部分,选择开关旋转至自动位置,进入自动状态。手动控制状态是检查电机和水力控制阀能否正常工作的手段,如果在手动控制状态不能正常排污自动控制状态也不会正常作。
(二)自动控制: 将“手动/自动选择开关旋转至自动位置(“压差/定时开
关在“定时”位置),首先设定过滤时间和排污时间定时器。过滤时间以小时为单位,最大到 999 小时,出厂值为120h(5天);排污时间以秒为单位,最大时间60秒,出厂值40s(秒)。接通电源,用选择开关进入自动状态,首先进行过滤,过滤时间定时器开始计时,同时压差开关也将实际压差与设定压差进行比较,如果设定的过滤时间到了,而压差没有到,机器也打开排污阀进行清洗排污,过滤时间停止计时,排污时间开始计时;当排污时间到,关闭排污阀,停止清洗排污,排污时间停止计时,过滤时间开始计时,进入下一个循环;如果设定的过滤时间没到,而压差到了,机器打开排污阀进行清洗排污,过滤时间停止计时,排污时间开始计时;当排污时间到,关闭排污阀,停止清洗排污,排污时间停止计时,过滤时间开始计时,如此循环往复。将“手动/自动选择开关旋转至自动位置(“压差/定时”开关在“压差”位置)接通电源,用选择开关进入自动状态,首先进行过滤,此时过滤时间计时器不计时,压差值达到设定值后开始清洗排污,排污时间到达设定值后结束,进入下一个过滤周期,如此循环往复。
(三)扳手控制:系统提供了定时/压差控制、压差控制、手动控制三套有效的控制方案,互为补充确保系统安全。当出现极端情况如电器故障排污阀不能电动打开,就可以使用专用扳手从排污阀电动头处手动打开,清洗电机同样可以用扳手手动控制。
压差指示仪在出厂时已经调整好设定值,为 1.0Bar。在压差指示仪的低压
连接端上侧有一个调整压差值的调节盘,顺时针拨动调节盘时,压差设定值下降。反之,则上升。
电机,电动机构参照相应说明书进行操作维护。

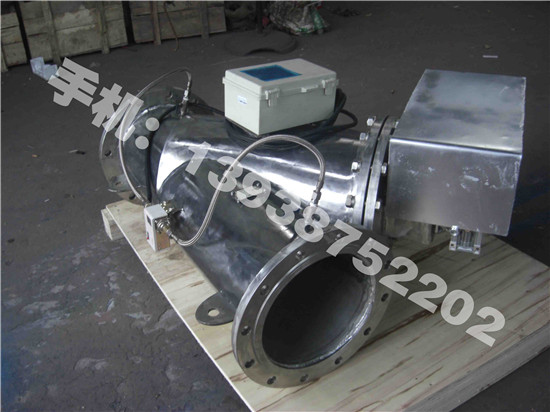

 HY-YS全自动自清洗过滤器

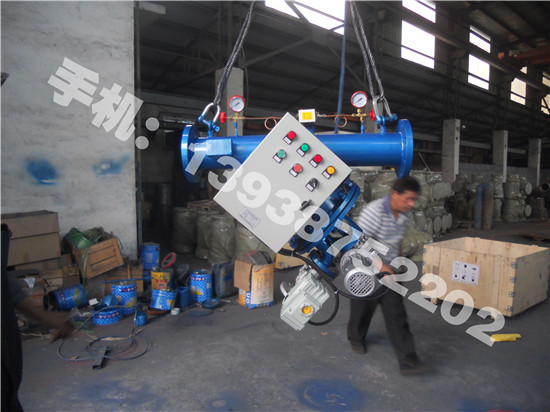

 YS全自动自清洗过滤器

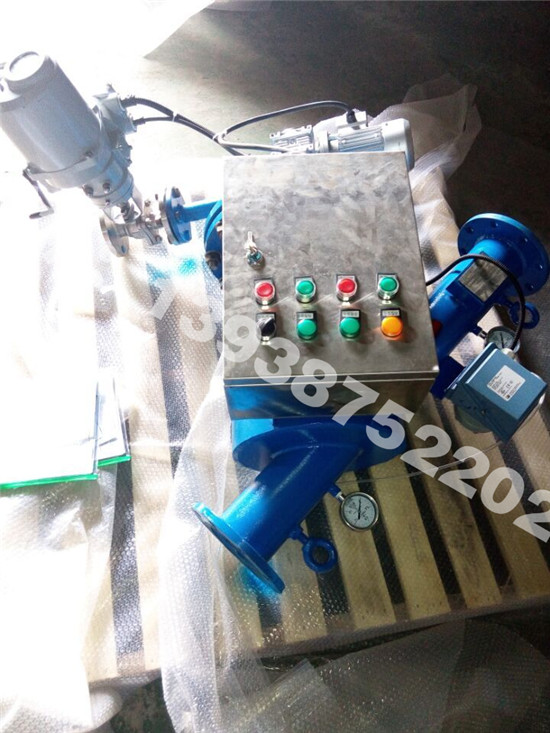

YS全自动自清洗过滤器

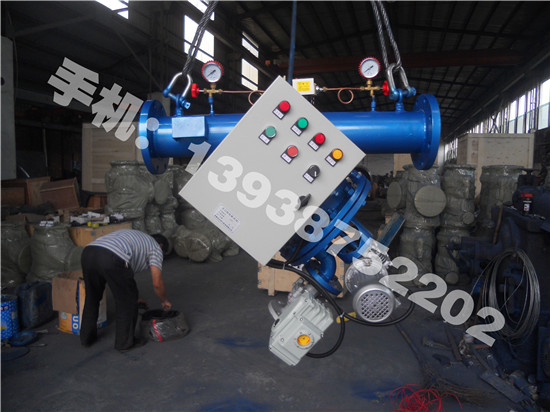

YS全自动自清洗过滤器

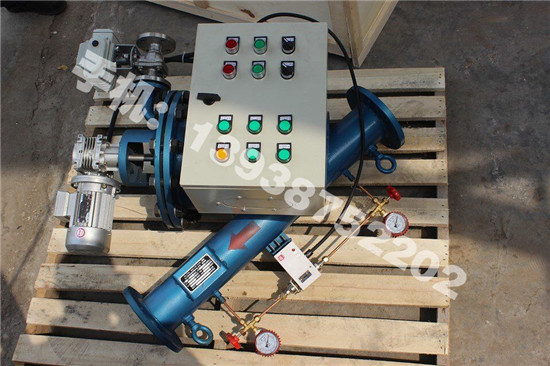

YS全自动自清洗过滤器
YS全自动自清洗过滤器
YS全自动自清洗过滤器
