新乡华豫滤器HY-JT-系列角通式自清洗过滤器

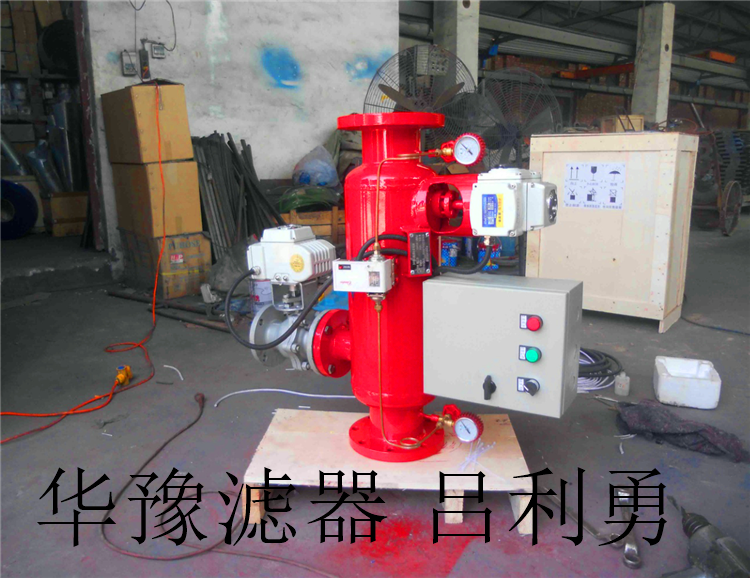

角通式电动刷式自清洗过滤器

产品特点

    适用于水质差,过滤水量高的场合

    电力驱动旋转稳定,持久耐用

    根据压差/定时进行自动清洗

    低运行压力,可运行于1bar压力下

    清洗时系统不断流

    可根据用户要求提供耐腐蚀、防爆机型

   结构形式多样,适用于现场各种安装

技术参数

单台处理水量:20-5000 m3/h

系统工作压力:0.1-1.6 MPa

压力等级:0.6/1.0MPa/1.6MPa(超出可定制)

工作介质温度:0∽65℃

过滤精度:1004000微米

(钻孔 4000-1000μm  楔形 1500-100μm

过滤器的初始压降(滤器在干净状态下):≤0.02MPa

  对于过滤精度≤50μm的情况下,所有规格的过滤器压降增加约30%

进出口连接方式:法兰连接  ?HG20592-2009钢制管法兰?

工作压力:≥0.1MPa

控制方式:压差、时间、手动及PLC

清洗时间:根据使用情况可调

反洗耗水量:占过滤水量1∽3%

工作电压:380V/50Hz

清洗方式:刷式

HY-JT型自清洗过滤器

尺寸图



型号规格

型号

管径(mm)

流量

(m3/h)

排污口(mm)

H

(mm)

H1

(mm)

D

(mm)

W

(mm)

E

(mm)

F

(mm)

电机功率

(W)

重量

(Kg)

HY-JT-50

50

20

25

920

300

273

210

600

590

0.25

70

HY-JT-65

65

28

25

920

300

273

210

600

590

0.25

70

HY-JT-80

80

50

25

1000

400

273

210

600

590

0.25

80

HY-JT-100

100

80

25

1050

400

273

210

600

590

0.25

105

HY-JT-125

125

125

25

1080

430

273

240

650

590

0.25

130

HY-JT-150

150

150

40

1180

550

325

260

670

640

0.37

150

HY-JT-200

200

320

40

1285

680

377

290

783

700

0.37

235

HY-JT-250

250

490

50

1550

880

480

380

927

815

0.37

280

HY-JT-300

300

710

50

1716

880

480

380

927

815

0.37

420

HY-JT-350

350

970

50

1995

1000

630

470

1140

980

0.37

540

HY-JT-400

400

1260

50

1995

1000

630

470

1140

980

0.55

620

HY-JT-450

450

1600

65

2200

1200

720

550

1100

1095

0.55

730

HY-JT-500

500

1970

65

2720

1200

1020

710

1350

1380

0.75

950

注:尺寸应用于过滤精度低于0.2mm(既滤芯孔径大于0.2mm),过高精度应选用下一档尺寸或联系本公司,本公司对以上内容保留技术变更的权利。



安装示例图



                          注:图中箭头为水流方向

多台并联可获得更大流量
