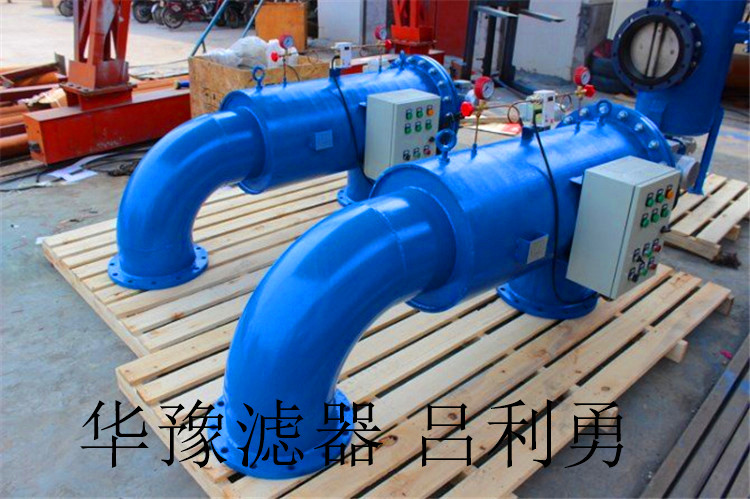

新乡华豫滤器HY-CWS系列侧卧式自清洗过滤器

侧卧式电动刷式自清洗过滤器

产品特点

    适用于水质差,过滤水量高的场合

    电力驱动旋转稳定,持久耐用

    根据压差/定时进行自动清洗

    低运行压力,可运行于1bar压力下

    清洗时系统不断流

    可根据用户要求提供耐腐蚀、防爆机型

结构形式多样,适用于现场各种安装

技术参数

单台处理水量:20-5000 m3/h

系统工作压力:0.1-1.6 MPa

压力等级:0.6/1.0MPa/1.6MPa(超出可定制)

工作介质温度:0∽65℃

过滤精度:1004000微米

(钻孔 4000-1000μm  楔形 1500-100μm

过滤器的初始压降(滤器在干净状态下):≤0.02MPa

  对于过滤精度≤50μm的情况下,所有规格的过滤器压降增加约30%

进出口连接方式:法兰连接  «HG20592-2009钢制管法兰»

工作压力:≥0.1MPa

控制方式:压差、时间、手动及PLC

清洗时间:根据使用情况可调

反洗耗水量:占过滤水量1∽3%

工作电压:380V/50Hz

清洗方式:刷式

HY-CWS型自清洗过滤器

尺寸图



型号规格

型号

管径(mm)

流量

(m3h)

排污口

(mm)

A

(mm)

B

(mm)

D

(mm)

E

(mm)

F

(mm)

电机功率

(W)

重量

(Kg)

HY-CWS-80

80

50

25

1097

320

273

475

620

0.25

95

HY-CWS-100

100

80

25

1140

340

273

475

620

0.25

130

HY-CWS-125

125

125

25

1300

430

273

475

620

0.25

150

HY-CWS-150

150

150

40



620

377

524

630

0.37

170

HY-CWS-200

200

320

40

1720

620

377

600

758

0.37

265

HY-CWS-250

250

490

50

2137

750

480

650

853

0.37

320

HY-CWS-300

300

710

50

2265

1000

480

686

853

0.37

470

HY-CWS-350

350

970

50

2679

1100

630

865

1018

0.37

600

HY-CWS-400

400

1260

50

2739

1100

630

1000

1018

0.55

820

HY-CWS-450

450

1600

65

2930

1100

720

1078

1018

0.55

930

注:尺寸应用于过滤精度低于0.2mm(既滤芯孔径大于0.2mm),过高精度应选用下一档尺寸或联系本公司,本公司对以上内容保留技术变更的权利。

安装示例图



注:图中箭头为水流方向

多台并联可获得更大流量
