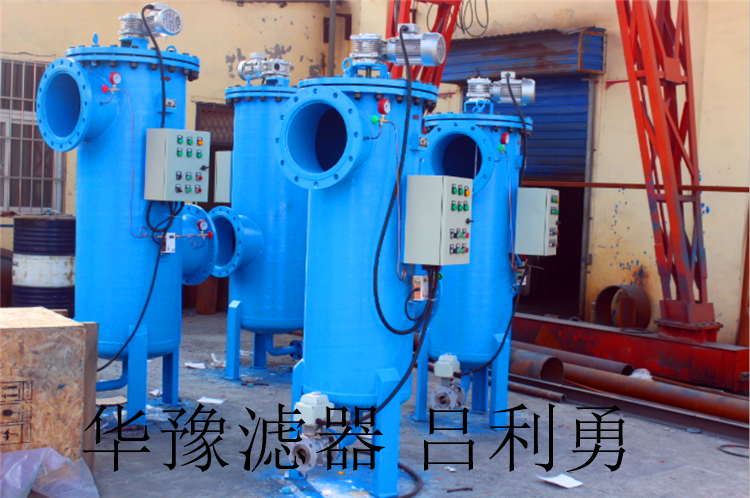

高低式电动刷式自清洗过滤器
产品特点
适用于水质差，过滤水量高的场合
电力驱动旋转稳定，持久耐用
根据压差/定时进行自动清洗
低运行压力，可运行于1bar压力下
清洗时系统不断流
可根据用户要求提供耐腐蚀、防爆机型
结构形式多样，适用于现场各种安装
技术参数
单台处理水量：20-5000 m3/h
系统工作压力：0.1-1.6 MPa
压力等级：0.6/1.0MPa/1.6MPa（超出可定制）
工作介质温度：0∽65℃
过滤精度：100∽4000微米
（钻孔 4000-1000μm 楔形 1500-100μm ）
过滤器的初始压降（滤器在干净状态下）：≤0.02MPa
对于过滤精度≤50μm的情况下，所有规格的过滤器压降增加约30%
进出口连接方式：法兰连接 «HG20592-2009钢制管法兰»
工作压力：≥0.1MPa
控制方式：压差、时间、手动及PLC
清洗时间：根据使用情况可调
反洗耗水量：占过滤水量1∽3%
工作电压：380V/50Hz
清洗方式：刷式
HY-GD型自清洗过滤器
尺寸图
型号规格
|
型号 |
管径（mm） |
最大流量 （m3/h） |
排污口 （mm） |
H （mm） |
H1 （mm） |
H2 （mm） |
D （mm） |
E （mm） |
F （mm） |
电机功率 （W） |
重量 （Kg） |
|
HY-GD-50 |
50 |
20 |
25 |
1100 |
620 |
420 |
273 |
420 |
590 |
0.25 |
80 |
|
HY-GD-65 |
65 |
28 |
25 |
1100 |
620 |
420 |
273 |
420 |
590 |
0.25 |
80 |
|
HY-GD-80 |
80 |
50 |
25 |
1220 |
750 |
500 |
273 |
420 |
590 |
0.25 |
95 |
|
HY-GD-100 |
100 |
80 |
25 |
1270 |
770 |
500 |
273 |
420 |
590 |
0.25 |
130 |
|
HY-GD-125 |
125 |
125 |
25 |
1375 |
840 |
540 |
273 |
480 |
590 |
0.25 |
150 |
|
HY-GD-150 |
150 |
150 |
40 |
1628 |
1050 |
720 |
325 |
520 |
640 |
0.37 |
170 |
|
HY-GD-200 |
200 |
320 |
40 |
1819 |
1220 |
750 |
377 |
580 |
700 |
0.37 |
265 |
|
HY-GD-250 |
250 |
490 |
50 |
2100 |
1470 |
850 |
480 |
770 |
815 |
0.37 |
320 |
|
HY-GD-300 |
300 |
710 |
50 |
2170 |
1600 |
900 |
530 |
780 |
870 |
0.37 |
470 |
|
HY-GD-350 |
350 |
970 |
50 |
2430 |
1790 |
1000 |
630 |
950 |
980 |
0.37 |
600 |
|
HY-GD-400 |
400 |
1260 |
50 |
2800 |
1980 |
1200 |
630 |
950 |
980 |
0.55 |
820 |
|
HY-GD-450 |
450 |
1600 |
65 |
3280 |
2230 |
1280 |
920 |
1320 |
1280 |
0.55 |
930 |
|
HY-GD-500 |
500 |
1970 |
65 |
3440 |
2400 |
1460 |
1020 |
1020 |
1380 |
0.75 |
1120 |
注：尺寸应用于过滤精度低于0.2mm（既滤芯孔径大于0.2mm），过高精度应选用下一档尺寸或联系本公司，本公司对以上内容保留技术变更的权利。
安装示例图
注：图中箭头为水流方向
多台并联可获得更大流量
