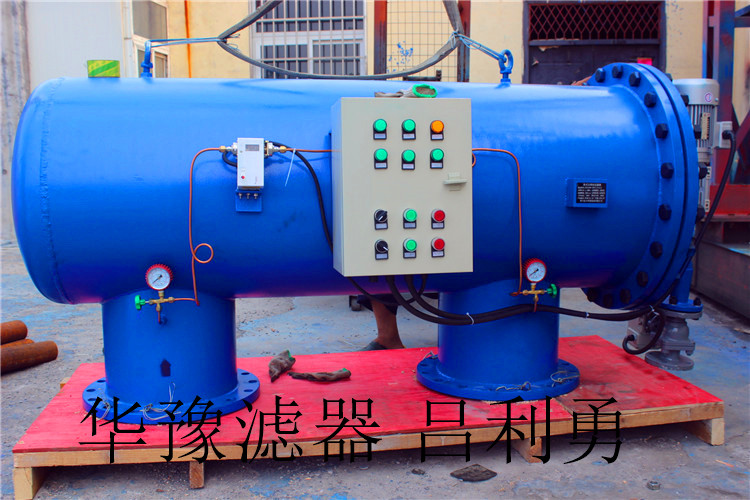

华豫HY-WS-500自清洗过滤器

分类刷式

污水由设备的入水口进入过滤器内,粗滤网先对污水中的体积较大的杂质进行拦截,防止这些杂质进入机体内部后损坏机体内的部件。粗滤后的水流向机体另一端的细滤网,细滤网对水中的杂质及污物进行拦截。因为污垢对滤网的堵塞,使滤网中的水和滤网外的水产生压力差,当这个压力差达到压差开关的设定数值时,电控箱发出清洗、排污信号,控制机体上的排污阀与清扫电机同时打开。电机转动带动机体内的不绣钢刷对滤网上的污垢进行清理,再通过排污口排出污水,完成一次自清洗过程。该过滤器同时安装有定时控制器,可在一定时间间隔内定时排污。

吸吮

污水自入水口进入,经过粗、细滤网过滤,然后流向出口。在过滤过程中,细滤网表面逐渐积累水中的杂质。形成过滤杂质层。由于杂质堆积在细滤网的内侧,因此在细滤网的内、外两侧形成压力差。当压差达到系统预设值时,自动清洗功能被启动,此间系统的供水不中断,排污阀打开,污水由排污阀排出。此时水力马达室及集污器内的压力大幅下降,开始吸污过程:此时同样一股很强的反冲洗水流向外部,吸嘴上产生一股吸力再加上水流经过水力马达时,由于液压活塞压力下降,带动集污器绕轴进行旋转做轴向运动,将整个细滤网内表面清冼干净。该过滤器同时安装有定时控制器,可在一定时间间隔内定时排污。

电机驱动型吸污式过滤器原理同上,只是集污器由电机驱动。



产品应用

自清洗过滤器广泛应用于冶金、化工、石油、造纸、医药、食品、采矿、电力、城市给水领域。诸如工业废水,循环水的过滤,油田回注水,乳化液的再生,废油过滤处理,冶金行业的连铸水冷却系统,高炉冷却水系统,热轧用高压水除磷系统冷却水过滤,R.O.系统前过滤,巴氏消毒系统,制冷采暖水系统等,是一种易操作的全自动过滤装置,它的结构设计和自动清洁的功能为用户带来了稳定可靠的操作性能,同时也大幅度消减了运行维护费用。



过滤器主要部件材质

■过滤器壳体:碳钢、304不锈钢、316L不锈钢

■排污阀:铸钢、不锈钢、铜、尼龙

■滤网:304不锈钢、316L不锈钢

■控制柜:碳钢喷塑、304不锈钢、塑料

■清洗刷:304不锈钢、尼龙

■反洗管:304不锈钢

■转轴:碳钢、304不锈钢

■密封圈:橡胶EPDM



订货须知

1.用户订货时请正确提供产品名称、规格型号、工作压力、工作温度、过滤精度、材质、连接法兰标准;

2.电机是否防爆、是否户外工作;

3.特殊要求另行说明;

4.过滤精度的选择

一般来讲,过滤器的过滤精度选择高一些,载污量大一些,而实际上对过滤器来讲并非过滤精度越高越好,通常只要满足工艺要求即可,特别是当水中含油时精度越高越容易糊网。因此,选择过滤精度时必须综合考虑,以下参数供选择楔形丝滤网精度时参考:

(1)反冲洗式自清洗过滤器选用过滤精度为0.2-0.30mm时允许浊液含油量≤10mg/L;选用过滤精度为0.10-0.20mm时允许浊液含油量≤5mg/L;

(2)刷式自清洗过滤器允许浊液中含油量比上列参数再提高50%。

5.前置粗过滤器

??由于管道施工及管理上的不完善,在实际操作中常发现管道系统中进入那些未被清除的大杂物,如钢板边角料头、焊条头、木块、砖、石块以及破布等直接进入过滤器,导致过滤器不能正常工作。为此,用户可在过滤器的入口设置粗过滤器,以滤去管路中的大杂质,保护过滤器的正常运行。

预过滤精度

过滤器精度

3mm

500μm

10mm

≥500μm



6. 滤网形式结构

自清洗过滤器默认滤网形式为楔形丝网,滤材质304,结构强度高,使用寿命长。精度默认200微米,此精度足以满足大多数水的过滤。
