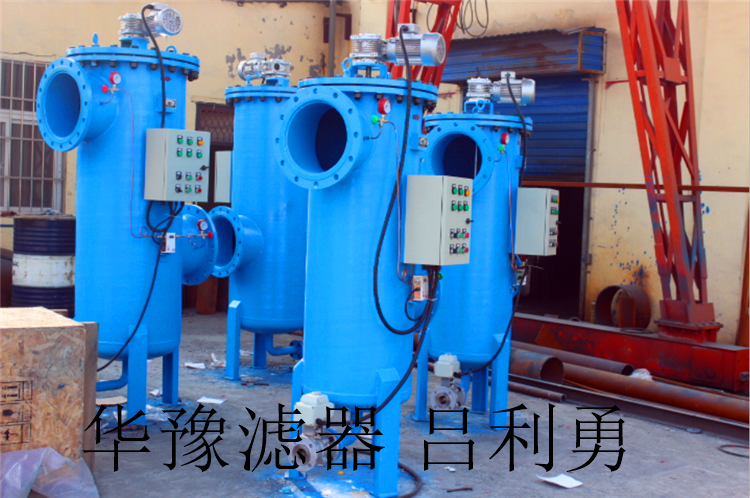

华豫HY-YZ-250 自清洗过滤器

分类刷式

污水由设备的入水口进入过滤器内，粗滤网先对污水中的体积较大的杂质进行拦截，防止这些杂质进入机体内部后损坏机体内的部件。粗滤后的水流向机体另一端的细滤网，细滤网对水中的杂质及污物进行拦截。因为污垢对滤网的堵塞，使滤网中的水和滤网外的水产生压力差，当这个压力差达到压差开关的设定数值时，电控箱发出清洗、排污信号，控制机体上的排污阀与清扫电机同时打开。电机转动带动机体内的不绣钢刷对滤网上的污垢进行清理，再通过排污口排出污水，完成一次自清洗过程。该过滤器同时安装有定时控制器，可在一定时间间隔内定时排污。

吸吮式

污水自入水口进入，经过粗、细滤网过滤，然后流向出口。在过滤过程中，细滤网表面逐渐积累水中的杂质。形成过滤杂质层。由于杂质堆积在细滤网的内侧，因此在细滤网的内、外两侧形成压力差。当压差达到系统预设值时，自动清洗功能被启动，此间系统的供水不中断，排污阀打开，污水由排污阀排出。此时水力马达室及集污器内的压力大幅下降，开始吸污过程：此时同样一股很强的反冲洗水流向外部，吸嘴上产生一股吸力再加上水流经过水力马达时，由于液压活塞压力下降，带动集污器绕轴进行旋转做轴向运动，将整个细滤网内表面清冼干净。该过滤器同时安装有定时控制器，可在一定时间间隔内定时排污。

电机驱动型吸污式过滤器原理同上，只是集污器由电机驱动。

产品应用

自清洗过滤器广泛应用于冶金、化工、石油、造纸、医药、食品、采矿、电力、城市给水领域。诸如工业废水，循环水的过滤，油田回注水，乳化液的再生，废油过滤处理，冶金行业的连铸水冷却系统，高炉冷却水系统，热轧用高压水除磷系统冷却水过滤，R.O.系统前过滤，巴氏消毒系统，制冷采暖水系统等，是一种易操作的全自动过滤装置，它的结构设计和自动清洁的功能为用户带来了稳定可靠的操作性能，同时也大幅度消减了运行维护费用。

过滤器主要部件材质

■过滤器壳体：碳钢、304不锈钢、316L不锈钢

■排污阀：铸钢、不锈钢、铜、尼龙

■滤网：304不锈钢、316L不锈钢

■控制柜：碳钢喷塑、304不锈钢、塑料

■清洗刷：304不锈钢、尼龙

■反洗管：304不锈钢

■转轴：碳钢、304不锈钢

■密封圈：橡胶EPDM

订货须知

1.用户订货时请正确提供产品名称、规格型号、工作压力、工作温度、过滤精度、材质、连接法兰标准；

2.电机是否防爆、是否户外工作；

3.特殊要求另行说明；

4.过滤精度的选择

一般来讲，过滤器的过滤精度选择高一些，载污量大一些，而实际上对过滤器来讲并非过滤精度越高越好，通常只要满足工艺要求即可，特别是当水中含油时精度越高越容易糊网。因此，选择过滤精度时必须综合考虑，以下参数供选择楔形丝滤网精度时参考:

（1）反冲洗式自清洗过滤器选用过滤精度为0.2-0.30mm时允许浊液含油量≤10mg/L；选用过滤精度为0.10-0.20mm时允许浊液含油量≤5mg/L；

（2）刷式自清洗过滤器允许浊液中含油量比上列参数再提高50%。

5.前置粗过滤器

??由于管道施工及管理上的不完善，在实际操作中常发现管道系统中进入那些未被清除的大杂物，如钢板边角料头、焊条头、木块、砖、石块以及破布等直接进入过滤器，导致过滤器不能正常工作。为此，用户可在过滤器的入口设置粗过滤器，以滤去管路中的大杂质，保护过滤器的正常运行。

6. 滤网形式结构

自清洗过滤器默认滤网形式为楔形丝网，滤材质304，结构强度高，使用寿命长。精度默认200微米，此精度足以满足大多数水的过滤。

欢迎来电咨询吕经理，提供技术支持！
