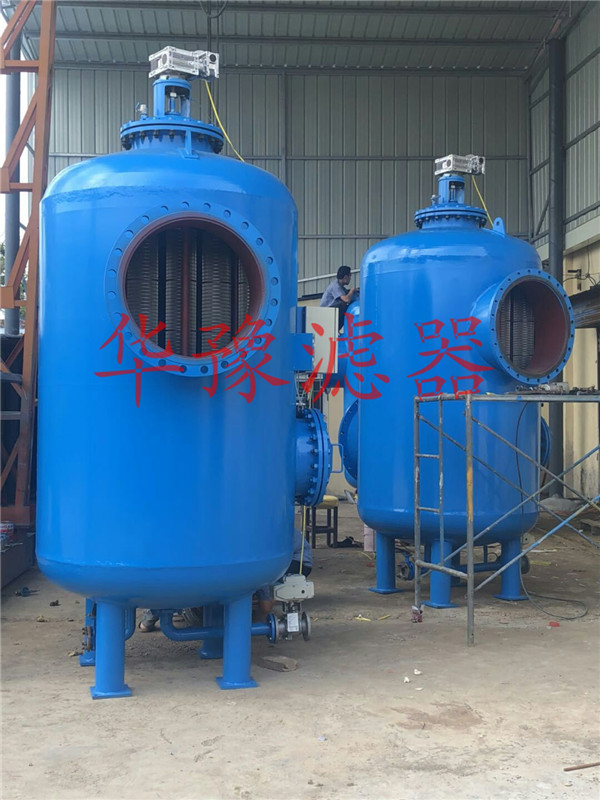

DN500全自动自清洗过滤器


简介
全自动自清洗过滤器克服传统过滤产品的纳污量小、易受污物堵塞、过滤部分需拆卸清洗且无法监控过滤器状态等众多缺点,具有对原水进行过滤并自动对滤芯进行自动清洗排污的功能,且清洗排污时系统不间断供水,可以监控过滤器的工作状态,自动化程度很高.

结构

全自动自清洗过滤器由壳体、多元滤芯、反冲洗机构、电控机、减速机、电动阀门和压差监控器等部分组成。壳体内的横隔板将其内腔分为上、下两腔,上腔内配有多个过滤芯,这样充分利用了过滤空间,显著缩小了过滤器体积,下腔内安装有反冲洗吸盘。工作时,浊液经入口进入过滤器下腔,又经隔板孔进入滤芯的内腔,大于过滤芯缝隙的杂质被截留,净液穿过缝隙到达上腔,最后从出口送出。

工作原理
含杂质的水由入口进入过滤器,先流经粗滤网①进行粗过滤,然后进入细滤网②内腔进行细过滤,过滤后的净水由出口流出。过滤出来的杂质吸附在细滤网上,并因此形成了滤网内外表面的压差。当压差达到设定值时(比如0.5 Bar时),压力传感器传送信号给控制器,控制器打开排污阀④从排污口排出,结果使得水力马达腔和杂质收集器③和⑤室的压力下降,从而产生了类似于真空清洗原理的负压抽吸,滤网表面 的杂质随着反冲洗水通过集污器和水力马达⑦排到污水腔⑥,经过排污孔排出。排水使水力马达和杂物收集器旋转,以使整个滤网得以冲洗。大尺寸的过滤器还带有驱动缸⑧以控制杂质收集器的纵向移动,并防止其移动过快,使整个滤网能被喷嘴冲洗。整个反冲洗过程自动控制,只需数秒,在自清洗过程中不会造成主水流的中断。

应用范围
全自动过滤器主要用于净化水用途,可用于工业、农业、电力、电子、医药、食品、印染、建筑、钢铁、冶金、造纸,煤矿、游泳池,景观,绿化等各行各业的水过滤、水处理、水改造特别是对水质要求较高的微滤领域,全自动过滤器有很多功能可去除水中泥沙、粘土、铁锈、悬浮物、藻类、生物粘泥、腐蚀产物、大分子细菌、有机物及其它微小颗粒等杂质,达到水质净化的目的。
