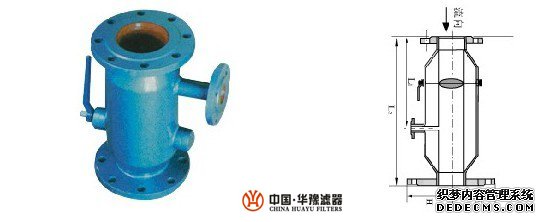

ZPG-I手动反冲洗过滤器

手动反冲洗过滤器_ZPG反冲洗过滤器_ZPG-1型反冲洗过滤器生产厂家-华豫阀门
ZPG手动反冲洗过滤器概况:

ZPG手动反冲洗过滤器是专用水管道上的一种新产品，该产品设计合理，使用方便。产品在施工中会出现大量杂物收集到过滤器内，在工作中云装中这些杂物给管道上设备带来极大危害，改产品起到了很大的保护作用，把所有杂物收到过滤器内，可保护管道上设备，该产品有调试和维修中除污不需拆任何部件，可节省人力、物理、目前是理想的新产品。

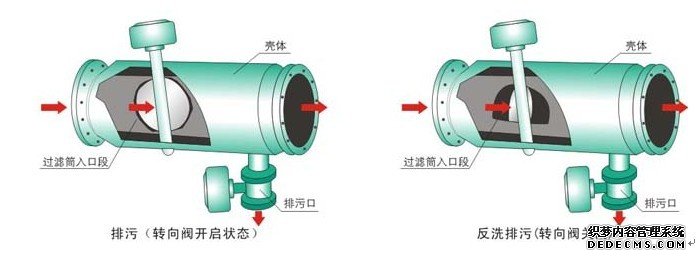

ZPG手动反冲洗过滤器工作原理:

管道系统自爱正常工作时，管道内杂物会收到过滤器网内排污口上，不需拆卸过滤器任何部件来排出污物，只需打开排污阀即可排污。①在排污前先把过滤器前阀门，关小流量，进行排污；②排污时把转向阀转向冲洗方向，水从转向阀前部进入，从过滤网外部流过，然后又从过滤网外部进入转向阀后部，杂物全部集中到排污口上，然后再打开排污阀进行排污，起到了最佳自动反冲洗过滤器全部功能。
ZPG手动反冲洗过滤器技术参数:
工作压力：1.6MPa    试验压力：2.4Mpa

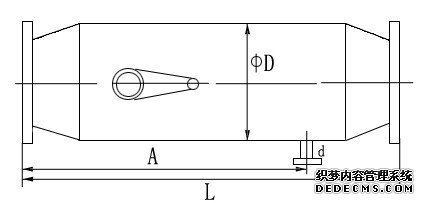

反冲洗过滤器 (直通型)外形尺寸



规格型号	出入水口直径		最大流量	L	A	主管直径	排污口直径	重量
	英寸	mm	吨/小时	(mm)	(mm)	D(mm)	d(mm)	KG
HYFM-ZPGI	2	50	20	350	240	114	25	15
HYFM-ZPGI	2.5	65	29	370	260	114	25	17
HYFM-ZPGI	3	80	50	460	300	133	25	20
HYFM-ZPGI	4	100	78	480	340	165	25	28
HYFM-ZPGI	5	125	124	500	380	165	40	40
HYFM-ZPGI	6	150	172	650	450	219	40	55
HYFM-ZPGI	8	200	315	750	610	273	50	79
HYFM-ZPGI	10	250	472	900	700	325	50	121
HYFM-ZPGI	12	300	710	950	900	377	65	151
HYFM-ZPGI	14	350	960	1000	950	426	65	235
HYFM-ZPGI	16	400	1250	1050	1000	480	65	291
HYFM-ZPGI	18	450	1580	1150	1050	529	100	400
HYFM-ZPGI	20	500	1980	1250	1100	630	100	516
HYFM-ZPGI	24	600	2260	1400	1150	711	100	734

默认滤网规格：精度2.5 mm
压力损失：根据流体的压力和流速在0.015-0.08MPa范围，如用户指定的过滤精度高，压力损失会随之增加。
安装使用注意事项
1.            选型原则按管径匹配原则；在满足工作压力和流量的前提下，尽量选用规格较大的型号。
2.            该设备建议水平安装，安装时注意设备上标示的箭头方向要与介质流动方向一致；如果垂直安装，应使入水口朝上，水流自上而下流入该设备。
3.            可加装旁路，以便于检修。
◆如何选择合适的过滤方案
    为了达到最佳的过滤效果，同时最大限度地满足用户省水、省电、省人工的要求，请咨询华豫阀门工程师。华豫阀门授权代理商及经销商得到华豫阀门工程师的专业技术培训。他们将凭借其专业知识、丰富的市场经验，以及严谨的科学态度，为您做出最佳选择。
◆反冲洗过滤器选型的时候，请考虑以下因素
1.            ▲处理水量
2.            ▲系统的管道压力
3.            ▲用户要求的过滤精度
4.            ▲过滤杂质中悬浮物浓度
5.            ▲过滤介质的有关物理，化学性质
6.            ◆特殊用途反冲洗过滤器

华豫阀门可以根据用户需求设计，生产各种压力范围的反冲洗过滤器；华豫阀门经过特殊的工艺生产温度高达95oC以上的反冲洗过滤器，对需要在寒冷条件下工作的反冲洗过滤器，华豫阀门将采用特殊的过滤控制系统；针对海水腐蚀性强的特点，华豫阀门选用镍，钛合金等特殊材料，并对反冲洗过滤器进行特殊的加工处理；过滤可以根据用户具体工况，要求，提供有针对性的解决方案。

新乡市华豫阀门有限公司是专业的Y型过滤器、旋流除砂器、手摇刷式过滤器、反冲洗过滤器、全自动自清洗过滤器、全自动反冲洗过滤器、汽水分离器、篮式过滤器、浆液阀、闸阀、截止阀、旋塞阀等产品的生产企业。华豫阀门以质量求生存，把用户当上帝，每一道工序有质量检验负责人，每个成品有质量检验负责人。可靠质量让客户放心。完善的售后服务让客户省心。用高质量的产品占领市场，用服务保住市场。联系电话:0373-3547966手机:13938752202  QQ:2248467420  邮箱：xxhylq@163.com 联系人：李刚 国内一流的品质、优质的服务来为您保驾护航!
