冷却器采用壁挂式垂直安装，样水进出管采用可拆式螺纹连接，冷却水进出管分别与进出水球阀接头相连。在冷却器上方，应预留500mm高的检修空间，以便拆换冷却器盘管。
冷却器是我公司***新研制的具有自主专有技术的高效双螺旋导流浸液式冷却器，不仅冷却效率高而且体积小，有污垢时便于拆卸清洗维护，对冷却水质要求不高。冷却器由内桶、外桶、双层螺旋管、隔套等组成。内外层螺旋盘管由一根定尺不锈钢管弯制而成，中间加有导流隔套，其冷却方式采用逆流式冷却。冷却水由筒体底部进入，从内螺旋管与内桶外壁呈螺旋状旋出后沿导流套流入外层螺旋管，再沿外层螺旋管与外桶内壁呈螺旋状从上部旋出，对流完全充分，热交换效率极高。此冷却器对工艺要求级高，我公司是由一根管子直接盘成双盘管，无任何焊缝，间隙均匀，线条流畅！主要技术参数：设计压力30MPa，设计温度350℃，冷却面积0.2～0.41m2。

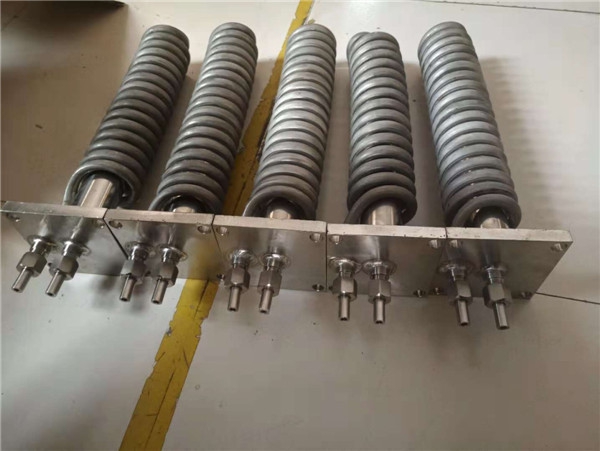

筒形冷却器结构组成：外筒体和盘管。
外筒体和盘管才用法兰联接，更换盘管或对冷却器进行清洗，只需松开法兰联接螺栓，取出盘管，无需拆卸冷却器筒体。非常方便。
TZ01B高效冷却器性能参数
技术参数 TZ01A TZ01B
工作压力 ≤32Mpa ≤32Mpa
工作温度 ≤650℃ ≤650℃
试验压力 48Mpa 48Mpa
盘管管径/壁厚 Ф12×3 Ф10×1.5
冷却水管径/壁厚 Ф22×2.5 Ф22×2.5
样品管连接方式 螺纹连接 螺纹连接
热交换面积 0.19㎡ 0.46㎡
