反冲洗过滤器 XHHB-FL-I系列是当今水工业领域的技术产品之一，广泛应用于以下水系统：
中央空调冷水机组、热交换器、热水锅炉、电热水器、供暖锅炉、茶浴炉;
高炉冷却水系统、油冷机、大型电动机冷却、电厂凝汽器冷却、硅整流器冷却、空压机冷却、制氧机冷却;
洗浴热水系统;石化、钢铁、医药、电子、冶金等行业的冷却循环水系统;

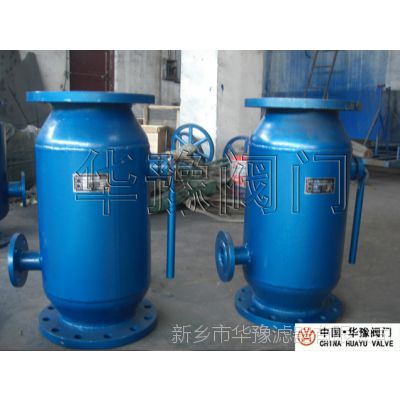

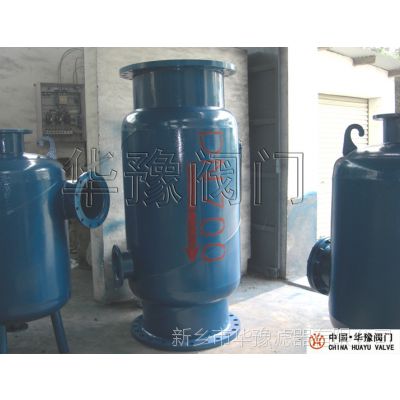

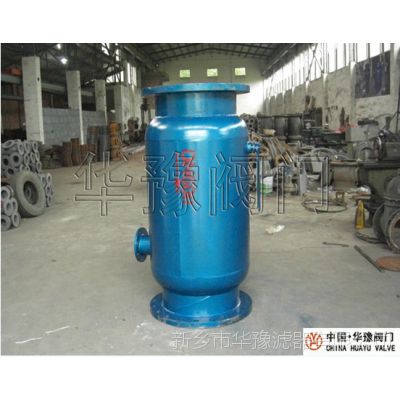

反冲洗过滤器 XHHB-FL-I主要由壳体、过滤单元和水流导向阀组成。 QT-FCZ型自动反冲洗排污过滤器宜安装在直角弯管上，QT-FCZ型自动反冲洗排污过滤器宜水平或垂直安装，直通式当垂直安装时，水流方向应该是自上而下，安装时应注意外客上箭头方向必须与水流方向一致。
◆反冲洗过滤器 XHHB-FL-I工作原理
正常工作时状态（水流导向阀开启） 反冲排污状态（水流导向阀关闭）
反冲洗过滤器 XHHB-FL-I主要由优质碳钢筒体,过滤组件,水流导向阀和排污装置所组成,当过滤器工作时,水流导向阀处于开启状态,水流自入口进入过滤器,经滤网过滤到出口,水中污物杂质等被滤网拦截。当过滤器需要排污时，关闭水流导向阀，打开排污阀，水流经滤网前半程过滤，一部分水经过滤后直接流入系统，另一部分水由滤网外侧流入内侧，不断冲刷滤体内壁上的污物，并经排污口排出，起到反向自动冲洗滤网和排除污物的作用；整个反冲排污过程不用关闭系统，无须人工进行清洗滤芯，实现了在线排污。
该产品适用于各种供水系统、工业冷却水系统及工艺用水系统，特别是那些需连续长期不停机运行的系统，可以去除水中的各种机械杂质。确保系统设备稳定运行。
反冲洗过滤器产品特点：
清洗彻底，不留死角，保证了过滤效率和长久的使用寿命。
采用不锈钢楔形滤网，过滤强度大，精度高。
运行成本低，环保经济实用。
反冲洗过滤器 XHHB-FL-I (直通型)外形尺寸
|
规格型号 |
出入水口直径 |
流量 |
L |
A |
主管直径 |
排污口直径 |
重量 |
|
|
|
英寸 |
mm |
吨/小时 |
(mm) |
(mm) |
D(mm) |
d(mm) |
KG |
|
XHHB-FL-I |
2 |
50 |
20 |
350 |
240 |
114 |
25 |
15 |
|
XHHB-FL-I |
2.5 |
65 |
29 |
370 |
260 |
114 |
25 |
17 |
|
XHHB-FL-I |
3 |
80 |
50 |
460 |
300 |
133 |
25 |
20 |
|
XHHB-FL-I |
4 |
100 |
78 |
480 |
340 |
165 |
25 |
28 |
|
XHHB-FL-I |
5 |
125 |
124 |
500 |
380 |
165 |
40 |
40 |
|
XHHB-FL-I |
6 |
150 |
172 |
650 |
450 |
219 |
40 |
55 |
|
XHHB-FL-I |
8 |
200 |
315 |
750 |
610 |
273 |
50 |
79 |
|
XHHB-FL-I |
10 |
250 |
472 |
900 |
700 |
325 |
50 |
121 |
|
XHHB-FL-I |
12 |
300 |
710 |
950 |
900 |
377 |
65 |
151 |
|
XHHB-FL-I |
14 |
350 |
960 |
1000 |
950 |
426 |
65 |
235 |
|
XHHB-FL-I |
16 |
400 |
1250 |
1050 |
1000 |
480 |
65 |
291 |
|
XHHB-FL-I |
18 |
450 |
1580 |
1150 |
1050 |
529 |
100 |
400 |
|
XHHB-FL-I |
20 |
500 |
1980 |
1250 |
1100 |
630 |
100 |
516 |
|
XHHB-FL-I |
24 |
600 |
2260 |
1400 |
1150 |
711 |
100 |
734 |
默认滤网规格：精度2.5 mm
压力损失：根据流体的压力和流速在0.015-0.08MPa范围，如用户指定的过滤精度高，压力损失会随之增加。
反冲洗过滤器 XHHB-FL-I安装使用注意事项
选型原则按管径匹配原则；在满足工作压力和流量的前提下，尽量选用规格较大的型号。
该设备建议水平安装，安装时注意设备上标示的箭头方向要与介质流动方向一致；如果垂直安装，应使入水口朝上，水流自上而下流入该设备。
可加装旁路，以便于检修。
◆如何选择合适的过滤方案
为了达到的过滤效果，同时限度地满足用户省水、省电、省人工的要求，请咨询新华环保设备有限公司工程师。新华环保设备有限公司授权代理商及经销商得到新华环保设备有限公司工程师的专业技术培训。他们将凭借其专业知识、丰富的市场经验，以及严谨的科学态度，为您做出选择。
◆反冲洗过滤器选型的时候，请考虑以下因素
▲处理水量
▲系统的管道压力
▲用户要求的过滤精度
▲过滤杂质中悬浮物浓度
▲过滤介质的有关物理，化学性质
◆特殊用途反冲洗过滤器
新华环保设备有限公司可以根据用户需求设计，生产各种压力范围的反冲洗过滤器；新华环保设备有限公司经过特殊的工艺生产温度高达95oC以上的反冲洗过滤器，对需要在寒冷条件下工作的反冲洗过滤器，新华环保设备有限公司将采用特殊的过滤控制系统；针对海水腐蚀性强的特点，新华环保设备有限公司选用镍，钛合金等特殊材料，并对反冲洗过滤器进行特殊的加工处理；过滤可以根据用户具体工况，要求，提供有针对性的解决方案。
反冲洗过滤器 XHHB-FL-I过滤精度换算表
|
微米 |
10 |
25 |
30 |
40 |
50 |
80 |
100 |
120 |
150 |
200 |
400 |
800 |
1500 |
3000 |
|
目数 |
1500 |
650 |
550 |
400 |
300 |
200 |
150 |
120 |
100 |
80 |
40 |
20 |
10 |
5 |
|
毫米 |
0.01 |
0.025 |
0.03 |
0.04 |
0.05 |
0.08 |
0.1 |
0.12 |
0.15 |
0.2 |
0.4 |
0.8 |
1.5 |
3.0 |
