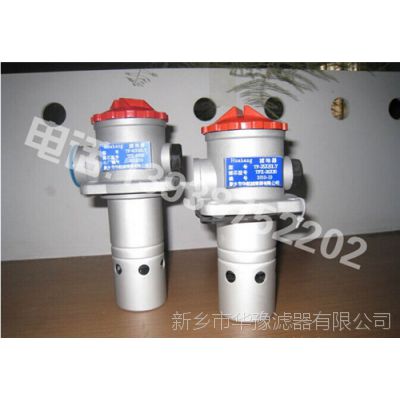

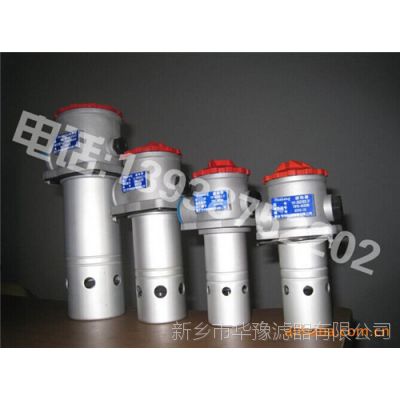

　　TF（LXZ）系列箱外自封式吸油过滤器

　　(一)  简介

　　本过滤器安装在油泵吸油口处，用以保护油泵及其它液压元件，以避免吸入污染杂质，有效地控制液压系统污染，提高液压系统的清洁度。

　　本过滤器可直接安装在油箱侧边，上部或底部，吸油筒体浸入油箱内液面以下，过滤器滤头露在油箱外，并设有自封阀，旁通阀，滤芯污染堵塞发讯器等装置，使更换贺德克滤芯和清洗滤芯时油箱内油液不会流出，本产品设计新颖，安装方便，通油能力大，阻力小，清洗或更换滤芯方便等优点。

　　(二) 性能与特点

　　1、安装连接方便，简化系统管路：

　　本过滤器可直接安装在油箱侧边，底部或上部，过滤器滤头露在油箱外，吸油筒体浸入油箱内液面以下，出油口设有管式、法兰式连接，过滤器内设置自封阀等装置，使管路省去装截止阀等其它管件，从而使管路简化，安装方便。

　　2、设置自封阀，使更换，清洗滤芯或维修系统非常方便：

　　当更换、清洗滤芯或维修系统时，只需旋开过滤器端盖(清洗盖)，此时自封阀会自动关闭，隔绝油箱油路，使油箱内油液不会向外流出，从而使清洗，更换滤芯或维修系统非常方便，如顶开自封阀又可作油箱向外放油之用。

　　3、具有滤芯污染发讯器与油路旁通阀，提高了液压系统的可靠性：

　　当滤芯被污染物堵塞到出油口真空度为0.018MPa时，发讯器便发出讯号，应及时更换或清洗滤芯。若此时不能马上停机或无人来更换滤芯时，设在滤芯上部的油路旁通阀会自动开启(开启值为：真空0.02MPa)，以避免油泵出现吸空故障。但此时应停机更换或清洗滤芯，以保持液压系统清洁度，提高液压系统的可靠性。

　　TF（LXZ）系列箱外自封式吸油过滤器

　　TF-25×※L-Y/C

　　TF-40×※L-Y/C

　　TF-63×※L-Y/C

　　TF-100×※L-Y/C

　　TF-160×※L-Y/C

　　TF-250×※L-Y/C

　　TF-400×※L-Y/C

　　TF-630×※L-Y/C

　　TF-800×※L-Y/C

　　TF-1000×※L-Y/C

　　TF-1300×※L-Y/C

　　TF(ZX)滤芯80~180μ

　　TFX-25×※

　　TFX-40×※

　　TFX-63×※

　　TFX-100×※

　　TFX-160×※

　　TFX-250×※

　　TFX-400×※

　　TFX-630×※

　　TFX-800×※

　　TFX-1000×※

　　TFX-1300×※

　　工作介质：一般液压油磷酸脂液压油 乳化液 水-已二醇

　　流量：25-1300L/min

　　过滤精度：80-180μm

　　工作压力：0.6MPA

　　连接方式：管式 法兰

　　注：*为过滤精度，若使用介质为水-已二醇，公称流量160L/min，过滤精度80μm，则过滤器型号为：TFA.BH-160X80，滤芯型号为：TFX.BH-160X80
