板框滤油机

　　一、用途

　　板框式滤油机专供电厂、变电所（站）、供电所、油库（包括工厂油库）及有关工厂企业对变压器油、电容器油及各种绝缘材料油等油液进行过滤，驱除其水份和杂质，提高油液的耐压强度，对液压用油、润滑油等，通过加温，降低粘度的方法，亦可进行过滤，以使费油再生，节约能源。

　　二、系列参数表

　　名称单位型号 YBLY为正常的滤油机，YBLY（B）防爆型，用在有防爆要求的场合。

　　YBLY-60AYBLY-90AYBLY-100AYBLY-130AYBLY-180AYBLY-200AYBLY-300A

　　YBLY-60BYBLY-90BYBLY-100BYBLY-130BYBLY-180BYBLY-200BYBLY-300B

　　额定流量L/min6090100130180200300

　　过滤面积平方米0.71.21.41.82.02.23.2

　　过滤压力Pa2.5×105

　　过滤压力Pa5.88×105

　　滤油粘度Cst≤47

　　过滤精度μm5

　　滤框数量块8101113151620

　　滤板数量块9111214161721

　　滤纸规格mm234X234300X300

　　滤框规格mm224X224280X280

　　电机型号/Y90S-4Y100L2-4

　　YB90S-4YB100L2-4

　　电机功率KW1.13.0

　　进口管径寸1.5"2"

　　出口管径寸1"1.5"

　　外形普通型mm950×430×6751070×490×770

　　防爆型mm950×430×7051070×490×800

　　配套产品电热恒温箱（用来烘干滤纸，现一般不用，而直接更换新滤纸。）

　　冲孔机213型（用来给滤纸打孔，随机赠送）

　　旧型号LY-50LY-80LY-100LY-125LY-160LY-200LY-300

　　旧型号BASY-50BASY-80BASY-100BASY-125BASY-160BASY-200BASY-300

　　三、结构简介

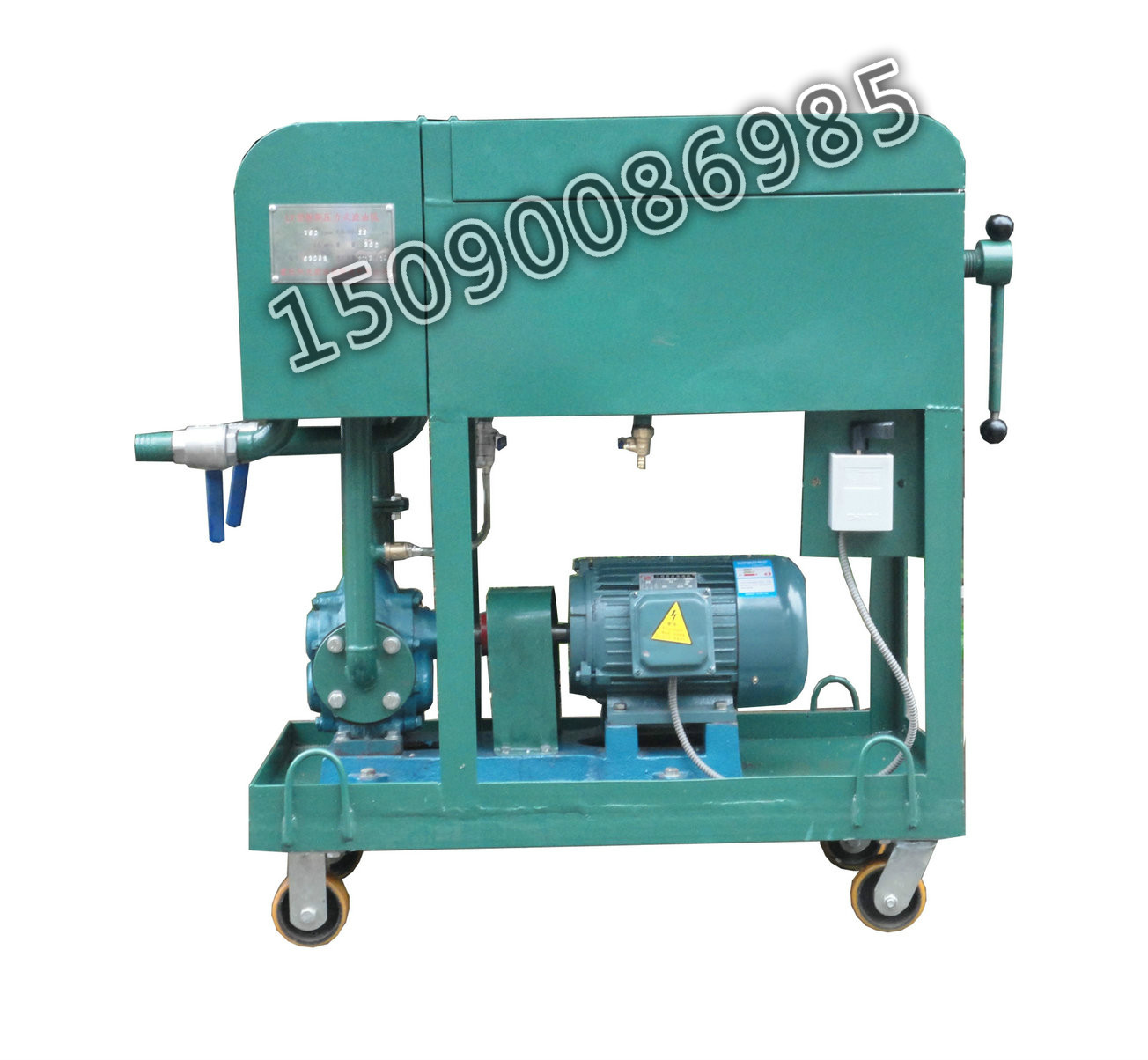

　　板框滤油机结构，是由齿轮泵、板框滤床底盘、电气装置、安全阀、油样阀等部件组成；由电动机直接带动齿轮转动将油池中油液吸入初滤器、进入油泵，在齿轮泵的压力下，将油液输入滤床过滤，最后汇集到出油口输出。安全阀是该机的保证装置，能自动控制压力，保证设备安全；回油阀能控制油盘中的油面高度民主，防止油液从油盘中溢出；油样阀供取油液标样之用。
