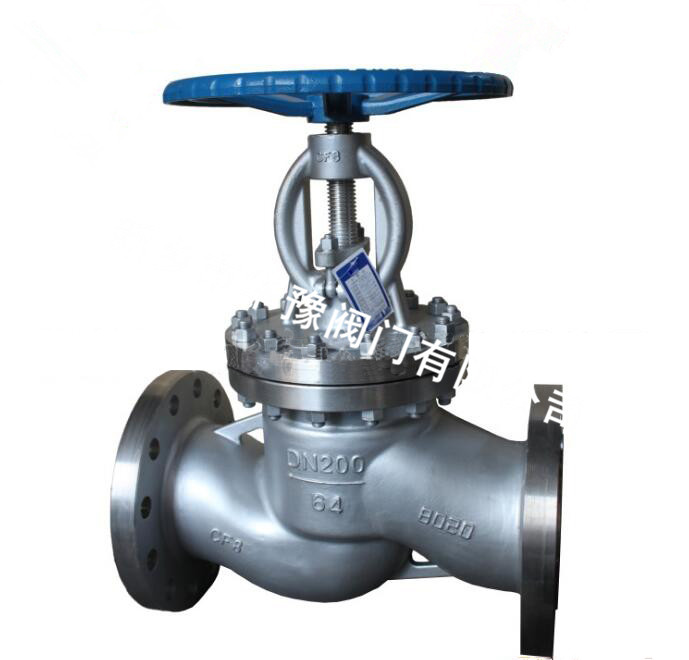

一、设计标准
| 设计制造规范 | GB/T12235 |
| 结构长度 | GB/T12221 |
| 法兰连接尺寸 | GB/T9113 JB79.1 |
| 试验与检验 | GB/T13927 JB9092 |
二、结构特点：
1、结构紧凑，造型美观，性能优良。阀瓣与阀杆采用活络连接结构，启闭灵活，阀杆设计了倒密封副，提高阀门的使用寿命和密封性能。
2、密封副材料配对合理，阀瓣在运行时与阀座的摩擦力很小，使用寿命长。
3、阀杆表面经氮化处理，具有良好的抗腐蚀性、抗摩擦性。填料采用四氟材料，密封可靠，操作灵活，启闭力矩小。
4、可选用各种配管法兰标准及法兰密封面型式，还可选用手动、蜗轮传动、电动、气动、液动等各种驱动方式，满足用户不同需求。
三、性能与规范
|
公称压力 （Mpa） |
试验压力（Mpa） | |||
| 强度试验 | 密封试验 | 上密封试验 | 气密封试验 | |
| 1.6 | 2.4 | 1.76 | 1.76 | 0.6 |
| 2.5 | 3.75 | 2.75 | 2.75 | 0.6 |
| 4.0 | 6.0 | 4.4 | 4.4 | 0.6 |
| 6.4 | 9.6 | 7.04 | 7.04 | 0.6 |
| 10.0 | 15.0 | 11.0 | 11.0 | 0.6 |
四、适用介质和温度
| 阀门主体材料 | 适用介质 | 适用温度 |
| P(CF8) | 硝酸类 | 200°或者425° |
| PL(CF3) | 强氧化性介质 | 200°或者425° |
| R(CF8M) | 醋酸类 | 200°或者425° |
| RL(CF3M) | 尿素等腐蚀类 | 200°或者425° |
五、主要零件和材料
| 序号 | 零件名称 | P | PL | R | RL |
| 1 | 阀体 | CF8 | CF3 | CF8M | CF3M |
| 2 | 阀盖 | CF8 | CF3 | CF8M | CF3M |
| 3 | 阀瓣 | CF8 | CF3 | CF8M | CF3M |
| 4 | 阀杆 | F304 | F304L | F316 | F316L |
| 5 | 密封面 | CF8 | CF3 | CF8M | CF3M |
| 6 | 填料 | PTEE(F4)或柔性石墨 | |||
| 7 | 紧固螺母 | A193-B8 | |||
| 8 | 螺母 | A194-8 | |||
| 9 | 操作手柄 | WCC | |||
