Y型过滤器概述:
1,新乡市华豫滤器有限公司专供Y型过滤器可用于工业、农业、电子、医药、建筑、钢铁、冶金、造纸等行业的水过滤。特别是应用在工厂循环水利用中,使之水资源zui大限度的有效使用。Y型过滤器处理工业污水的特点是针对性强,技术的变化多。其采用新型的过滤结构能够有效提高污水处理的效率。

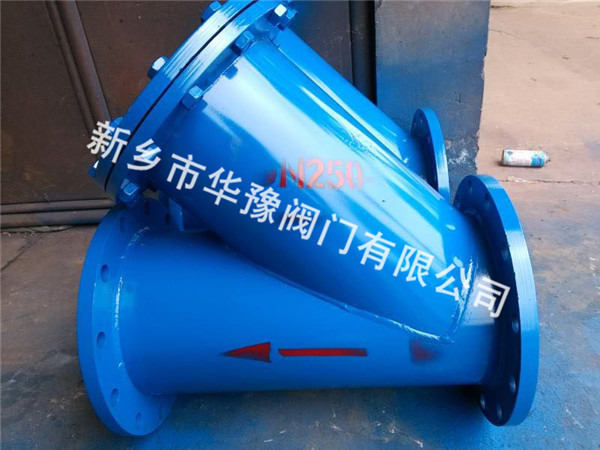

2,Y型过滤器GL41H型通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来清除介质中的杂质,以保护阀门及设备的正常使用。也可用于气体或其他介质大颗粒物过滤,安装在管道上能除去流体中的较大固体杂质,使机器设备(包括压缩机、泵等)、仪表能正常工作和运转,达到稳定工艺过程,保障安全生产的作用。Y型过滤器GL41H型适用介质可为水、油、气。一般通水网为18~30目,通气网为10~100目,通油网为100~300目。
3,Y型过滤器GL41H型是液压系统中用于管路部分的过滤器。是管道输送过程中涉及到的过滤器。主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。安装在管道上能除去流体中的较大固体杂质,使机器设备(包括压缩机、泵等)、仪表能正常工作和运转,达到稳定工艺过程,保障安全生产的作用。Y型过滤器工作原理:当液体通过筒体进入滤篮后,固体杂质颗粒被阻挡在滤篮内,而洁净的流体通过滤篮、由过滤器出口排出。当需要清洗时,旋开主管底部螺塞,排净流体,拆卸法兰盖,清洗后重新装入即可。因此,使用维护极为方便。
GL41H Y型过滤器尺寸参数:
DN |
In |
L |
H |
H1 |
有效过滤面积m2 |
15 |
1/2“ |
125 |
70 |
150 |
0.00185 |
20 |
3/4” |
145 |
70 |
150 |
0.00281 |
25 |
1“ |
160 |
80 |
160 |
0.00343 |
32 |
1 1/4” |
180 |
90 |
180 |
0.00486 |
40 |
1 1/2“ |
200 |
100 |
240 |
0.00767 |
50 |
2” |
220 |
130 |
250 |
0.01160 |
65 |
2 1/2“ |
260 |
165 |
350 |
0.02111 |
80 |
3” |
280 |
195 |
390 |
0.03029 |
100 |
4“ |
320 |
230 |
450 |
0.04063 |
125 |
5” |
350 |
300 |
520 |
0.05589 |
150 |
6" |
380 |
335 |
580 |
0.07709 |
200 |
8" |
495 |
420 |
690 |
0.11967 |
250 |
10“ |
595 |
500 |
800 |
0.19155 |
300 |
12” |
640 |
580 |
950 |
0.26738 |
350 |
14“ |
700 |
640 |
1150 |
0.32535 |
400 |
16” |
800 |
700 |
1360 |
0.40946 |
450 |
18“ |
850 |
790 |
1480 |
0.52837 |
500 |
20" |
900 |
875 |
1650 |
0.65385 |
Y型过滤器安装使用和维护:
1.,不锈钢Y型过滤器,可水平安装,可垂直安装,进出口方向与阀体上的箭头方向应保持一致,适合流量较小流体输送管道;
2.工作一段时间后,滤芯内沉淀一定杂质,压力降增大,流速下降,需及时清除过滤器滤芯内部的杂物;当需要清洗时,旋开主管底部螺塞,排净流体,拆卸法兰盖,清洗后重新装入即可。
3.因此,,使用维护极为方便。注意过滤芯上不锈钢钢丝网不能变形损坏,否则,再装上去的过滤器,过滤效果将达不到设计要求;检查时如发现不锈钢钢丝网变形或损坏,应立即拆卸更换。
