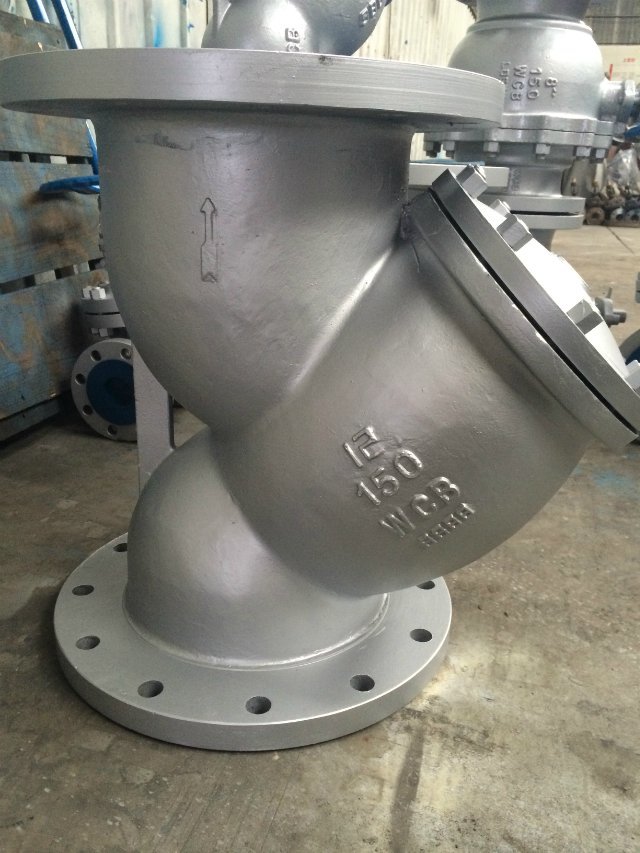

Y型过滤器是除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。Y型过滤器又名除污器、过滤阀，是输送介质的管道系统不可缺少的一种装置，其作用是过滤介质中的机械杂质，可以对污水中的铁锈、沙粒、液体中少量固体颗粒等进行过滤以保护设备管道上的配件免受磨损和堵塞，可保护设备的正常工作。
Y型过滤器是Y字型的，一端是使水等流质经过，一端是沉淀废弃物、杂质，通常它是安装在减压阀、泄压阀、定水位阀或其它设备的进口端，它的作用是清除水中的杂质，达到保护阀门及设备正常运行的作用，过滤器待处理的水由入水口进入机体，水中的杂质沉积在不锈钢滤网上，由此产生压差。通过压差开关监测进出水口压差变化，当压差达到设定值时，电控器给水力控制阀、驱动电机信号，引发下列动作:电动机带动刷子旋转，对滤芯进行清洗，同时控制阀打开进行排污，整个清洗过程只需持续数十秒钟，当清洗结束时，关闭控制阀，电机停止转动，系统恢复至其初始状态，开始进入下一个过滤工序。 设备安装后，由技术人员进行调试，设定过滤时间和清洗转换时间，待处理的水由入水口进入机体，过滤器开始正常工作。
产品分类
1.空气过滤器 使受到污染的空气被洁净到生产、生活所需要的状态，也就是使空气达到一定的洁净度。
2.液体过滤器 使受到污染的液体被洁净到生产、生活所需要的状态，也就是使液体达到一定的洁净度。
3.网络过滤器 通过设置来阻挡垃圾信息，使出电脑屏幕上的信息尽量符合要求。同吸收的原理将不同颜色的光线分离
4.光线过滤器，把一些不需要的光线吸收掉。上面说的应该是网式过滤器，其实过滤器还有很多种，譬如叠片过滤器、砂滤器、碳滤器等等，主要原理都是利用过滤介质的孔径截留比介质孔径更小的物质，当然有的过滤介质还具有吸附等特殊效果。大多过滤器反洗也没有那么麻烦，只要用清水从过滤出水的一端导入逆向反冲洗过滤器中的介质就可以达到很好反洗效果。本类阀门在管道中一般应当水平安装。
相关型号
基本参数:
1、介质温度:300(℃);
2、工作压差:2KG;
3、材质:不锈钢;
4、产品别名:Y型过滤器;
5、适用范围:液体过滤;
6、连接形式:法兰;
7、类型:直角式;
8、流动方向:单向;
9、适用介质:水;
10、压力环境:常压。Y型过滤器结构图
主要技术参数:
|
公称压力(MPa) |
1.0 |
1.6 |
2.5 |
4.0 |
|
耐压试验压力(MPa) |
1.1 |
1.8 |
2.8 |
4.4 |
|
工作压力(MPa) |
0.7 |
1.2 |
1.6 |
2.5 |
主要连接外型尺寸:
|
公称通径 |
L |
H |
H1 |
|
DN20 |
155 |
100 |
150 |
|
DN25 |
160 |
100 |
150 |
|
DN32 |
180 |
110 |
160 |
|
DN40 |
200 |
115 |
170 |
|
DN50 |
230 |
155 |
195 |
|
DN65 |
220 |
200 |
270 |
|
DN80 |
250 |
210 |
295 |
|
DN100 |
305 |
250 |
345 |
|
DN125 |
350 |
305 |
425 |
|
DN150 |
480 |
360 |
485 |
|
DN200 |
500 |
450 |
605 |
|
DN250 |
550 |
505 |
710 |
|
DN300 |
600 |
580 |
815 |
|
DN350 |
700 |
600 |
845 |
|
DN400 |
780 |
620 |
875 |
|
DN450 |
850 |
700 |
980 |
|
DN500 |
900 |
|
|
Y型过滤器(水过滤器)属于管道粗过滤器系列，也可用于气体或其他介质大颗粒物过滤，安装在管道上能除去流体中的较大固体杂质，使机器设备(包括压缩机、泵等)、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。Y型过滤器(水过滤器)能根据客户具体要求(特殊压力、特殊口径)定制。Y型过滤器(水过滤器)具有制作简单、安装清洗方便、纳污量大等优点。
Y型过滤器产品执行标准
|
设计规范 |
结构长度 |
连接法兰 |
试验与检验 |
产品标识 |
供货规范 |
|
HG/T 21637 |
GB/T 12221 |
JB/T 79 |
JB/T 9092 |
GB/T 12220 |
JB/T 7928 |
具体参数
|
DN |
In |
L |
H |
H1 |
有效过滤面积m2 |
|
15 |
1/2 |
125 |
70 |
150 |
0.00185 |
|
20 |
3/4 |
145 |
70 |
150 |
0.00281 |
|
25 |
1 |
160 |
80 |
160 |
0.00343 |
|
32 |
1 1/4 |
180 |
90 |
180 |
0.00486 |
|
40 |
1 1/2 |
200 |
100 |
240 |
0.00767 |
|
50 |
2 |
220 |
130 |
250 |
0.01160 |
|
65 |
2 1/2 |
260 |
165 |
350 |
0.02111 |
|
80 |
3 |
280 |
195 |
390 |
0.03029 |
|
100 |
4 |
320 |
230 |
450 |
0.04063 |
|
125 |
5 |
350 |
300 |
520 |
0.05589 |
|
150 |
6 |
380 |
335 |
580 |
0.07709 |
|
200 |
8 |
495 |
420 |
690 |
0.11967 |
|
250 |
10 |
595 |
500 |
800 |
0.19155 |
|
300 |
12 |
640 |
580 |
950 |
0.26738 |
|
350 |
14 |
700 |
640 |
1150 |
0.32535 |
|
400 |
16 |
800 |
700 |
1360 |
0.40946 |
|
450 |
18 |
850 |
790 |
1480 |
0.52837 |
|
500 |
20 |
900 |
875 |
1650 |
0.65385 |
折叠选型原则
1、进出口通径:
原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。
2、公称压力:
按照过滤管路可能出现的最高压力确定过滤器的压力等级。
3、孔目数的选择:
主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表"滤网规格"。
4、过滤器材质:
过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢等材质的过滤器。
5、过滤器阻力损失计算
水用过滤器，在一般计算额定流速下，压力损失为0.52~1.2kpa
新乡市华豫阀门有限公司是专业的Y型过滤器、旋流除砂器、手摇刷式过滤器、反冲洗过滤器、全自动自清洗过滤器、,全自动反冲洗过滤器、汽水分离器、篮式过滤器等产品的生产企业。华豫阀门以质量求生存，把用户当上帝，每一道工序有质量检验负责人，每个成品有质量检验负责人。可靠质量让客户放心。完善的售后服务让客户省心。用高质量的产品占领市场，用服务保住市场。联系电话:0373-3809855手机:13462390461 QQ:3524791964 网址：http://www.hnhyfm.com 联系人：赵耀华 国内一流的品质、优质的服务来为您保驾护航!
